Роликовые вращатели (серии ВР)
Предназначены для вращения изделий вокруг горизонтальной оси в обе стороны с установочной, маршевой и сварочной скоростью. Диапазон вращаемых диаметров от 300 до 8000 мм, грузоподъёмность до 300 т. Могут применяться как для ручной и механизированной сварки, так и в составе автоматизированного сварочного комплекса с единой системой управления.
Особенности
• Прочная, надёжная и безопасная конструкция;
• Инверторная система управления обеспечивает плавную регулировку скорости вращения в широком диапазоне и её цифровую индикацию.
• Эргономичный, ударозащищённый пульт управления
с цифровым индикатором скорости вращения.
Состав: 1. Секция с холостыми роликами
(холостая секция); 2. Секция с электроприводными роликами (приводная секция).

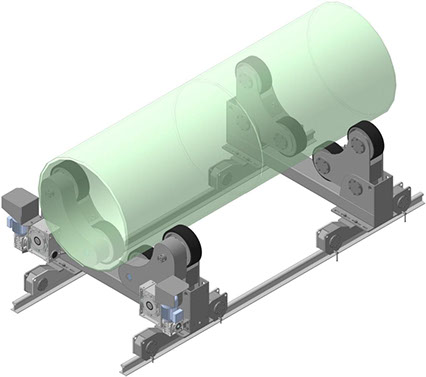

Опциональное оснащение: 1. Холостые или приводные тележки на рельсовом ходу; 2. Ножная педаль включения и выключения вращения электроприводных роликов; 3. Вращающийся токоподвод к изделию; 4. Система синхронизации двух приводных секций; 5.Система исключения осевого дрейфа изделия в момент его вращения; 6. Гибкий кабелеукладчик на всю длину хода секции с приводными тележками; 7 Плавное изменение межцентрового распределения роликов в секции.
Вращатели изготавливаются с одиночными роликами или с роликами балансирного типа.
Обозначение вращателей (секций): A-BC-D, где
A – исполнение секции (СР – секция с одиночными роликами, СРБ – секция с балансирными роликами);
B – грузоподъёмность секции (1-150 т);
С – тип роликов секции (П – приводные, без обозначения – холостые);
D – наличие транспортных тележек (ТР – холостые тележки, ТРП – приводные тележки, без обозначения – секция крепится к полу).
Сам вращатель состоит из необходимого количества холостых и приводных секций.
Пример обозначения вращателя
ВР (СРБ-12,5П-ТРП + СРБ-12,5-ТР) – вращатель с балансирными роликами грузоподъёмностью 25 (12,5+12,5) т, состоящий из приводной секции на приводных тележках и холостой секции на холостых тележках.

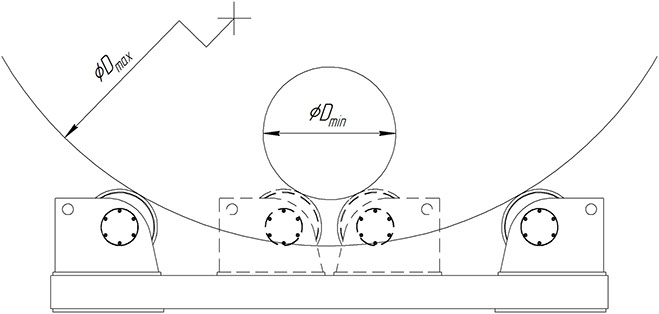

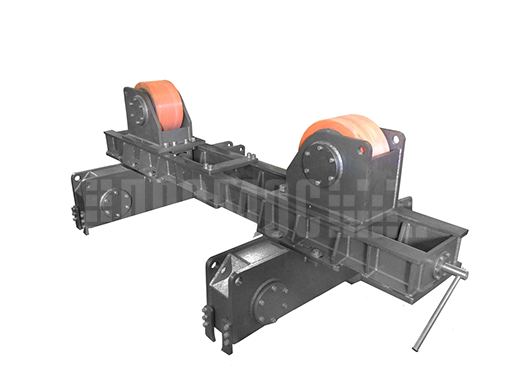

Вращатели с одиночными роликами
Расстояние между роликами регулируется передвижением роликовых блоков по станине с помощью передачи винт-гайка (опция)
|
|
ВР (СР-6П + СР-6) |
ВР (СР-12,5П + СР-12,5) |
ВР (СР-25П + СР-25) |
ВР (СР-37,5П + СР-37,5) |
ВР (СР-75П + СР-75) |
|
Грузоподъёмность,
т |
12 (6+6) |
25 (12,5+12,5) |
50 (25+25) |
75 (37,5+37,5) |
150 (75+75) |
|
⌀ изделия при 50%
нагрузке (Dmin-Dmax), мм |
250-5000 |
250-5000 |
550-5000 |
600-5500 |
600-7500 |
|
⌀ изделия при
100% нагрузке (Dmin-Dmax), мм |
250-5000 |
400-5000 |
800-5000 |
1100-5500 |
1100-7500 |
|
Скорость
вращения изделий, м/ч |
2-120 |
||||
|
Материал
опорных роликов |
Полиуретан |
||||

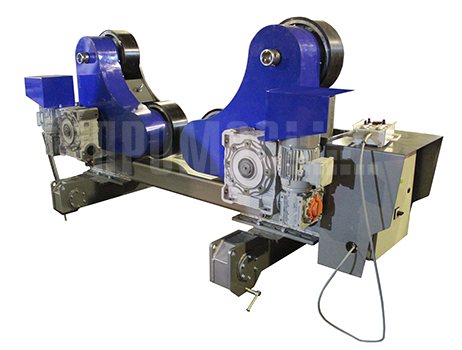

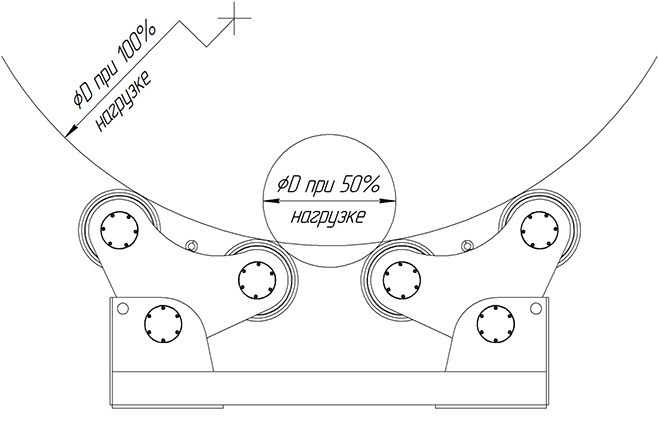

Вращатели с балансирными роликами
Балансирные ролики являются самонастраивающимися на наружный диаметр изделия, что снижает время подготовительных операций.
|
|
ВР (СРБ-6П + СРБ-6) |
ВР (СРБ-12,5П + СРБ-12,5) |
ВР (СРБ-20П + СРБ-20) |
ВР (СРБ-40П + СРБ-40) |
ВР (СРБ-75П + СРБ-75) |
ВР (СРБ-150П + СРБ-150) |
|
Грузоподъёмность,
т |
12 (6+6) |
25 (12,5+12,5) |
40 (20+20) |
80 (40+40) |
150 (75+75) |
300 (150+150) |
|
Æ изделия при 50%
нагрузке, мм |
700-5000 |
700-5000 |
1000-6000 |
1000-6000 |
1000-7000 |
2000-8000 |
|
Æ изделия при
100% нагрузке, мм |
1500-5000 |
1500-5000 |
2000-6000 |
2000-6000 |
2900-7000 |
4300-8000 |
|
Скорость
вращения изделий, м/ч |
6-120 |
3,6-75 |
6-120 |
|||
|
Материал
опорных роликов |
Полиуретан |
|||||
При заказе оборудования уточняйте технические характеристики. ООО "ПРОМОС" оставляет за собой право вносить изменения в конструкцию выпускаемого оборудования без ухудшения эксплуатационных характеристик.
