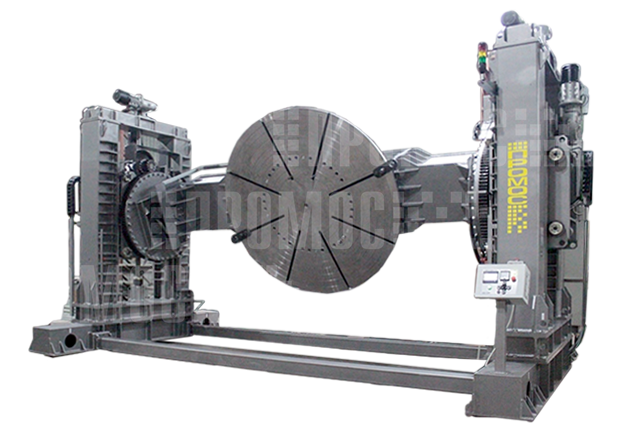

Вращатель-манипулятор ВД-30К
Предназначены для установки изделий в удобное для сварки положение и вращения изделий с маршевой, установочной и плавно регулируемой сварочной скоростью. Могут применяться как для ручной и механизированной сварки, так и в составе автоматизированного сварочного комплекса с единой системой управления.
Особенности
• Способность придавать объектам, размещенным на планшайбе, угловые перемещения со сварочной плавнорегулируемой скоростью вокруг двух осей - оси вращения планшайбы и оси наклона планшайбы;
• Совмещение опорной плоскости планшайбы с осью наклона планшайбы, что позволяет производить сварку меридиональных круговых швов сферических днищ с наружной стороны без необходимости в слежении за положением свариваемой поверхности по вертикали с помощью дополнительных устройств сварочной головки;
• Применение двух мощных приводов в механизмах наклона планшайбы для обеспечения высокого крутящего момента на оси наклона, что позволяет размещать и с постоянной скоростью наклонять объекты с удаленным центром тяжести от привалочной поверхности;
• Цифровая индикация скорости и размера перемещений всех осей. Функция блокировки осей в процессе эксплуатации по выбору оператора;
• 100 % безопасность эксплуатации.
Состав: 1. Правая и левая стойки, размещенные на фундаментальном основании, связанные между собой горизонтальными связями, с механизмами поворота и подъема колыбели; 2. Колыбель; 3. Электро- механический привод вращения планшайбы; 4. Планшайба; 5. Узел токоподвода; 6. Система управления на базе ПЛК.
|
Модель |
ВД-30К |
|
Грузоподъемность
при любом положении планшайбы, кг |
30 000 |
|
Наибольший
крутящий момент на оси вращения, Нм |
36 000 |
|
Наибольший
крутящий момент относительно опорной плоскости планшайбы, Нм |
120 000 |
|
Диаметр
планшайбы, мм |
3200/4200 |
|

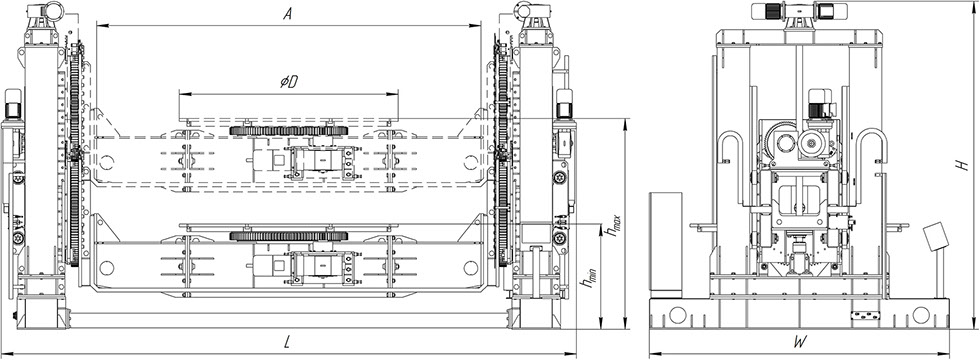

Расстояние
в свету между стойками (A), мм |
4500 |
|
Диапазон
подъема оси вращения планшайбы за счет вертикального хода центров стоек, мм |
1000 |
|
Наибольший
угол наклона планшайбы от ее горизонтального положения, град. |
+ 135° вперед, -60° назад |
|
Частота
вращения планшайбы, об/мин |
0,01-0,08 |
|
Частота
наклона планшайбы, об/мин |
0,03-0,3 |
|
Максимальная
высота от пола до оси вращения планшайбы при ее горизонтальном положении (hmax), мм |
2600 |
|
Минимальная
высота от пола до оси вращения планшайбы при ее горизонтальном положении (hmin), мм |
1600 |
|
Номинальный
сварочный ток при ПВ-100%, А |
1600 |
|
Напряжение
питающей сети, при частоте 50 Гц, В |
380 |
|
Длина (L), мм |
7050 |
|
Ширина (W), мм |
3700 |
|
Высота (H), мм |
4045 |
(2011)
При заказе оборудования уточняйте технические характеристики. ООО "ПРОМОС" оставляет за собой право вносить изменения в конструкцию выпускаемого оборудования без ухудшения эксплуатационных характеристик.
