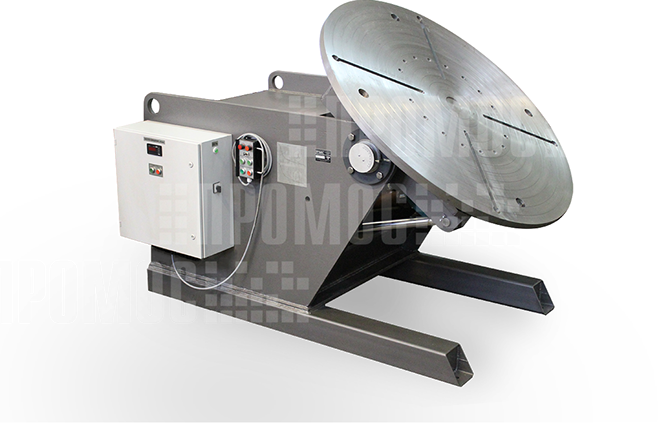

Вращатели сварочные универсальные (серии ВС)
Предназначены для установки изделий в удобное для сварки положение и вращения изделий с маршевой или плавно регулируемой сварочной скоростью. Могут применяться как для ручной и механизированной сварки, так и в составе автоматизированного сварочного комплекса с единой системой управления.
Особенности
• Возможность наклонять и вращать объекты, создающие большой крутящий момент на оси вращения и относительно опорной плоскости планшайбы;
• Плавная регулировка и цифровая индикация скорости вращения;
• Широкий диапазон регулирования скорости вращения за счёт применения частотного преобразователя с векторным управлением и энкодера;
• Возможность реверсируемого вращения с рабочей и маршевой скоростями;
• Возможность регулирования скорости наклона планшайбы (в исполнении с гидравлическим механизмом наклона);
• Планшайба оснащенна станочными пазами.

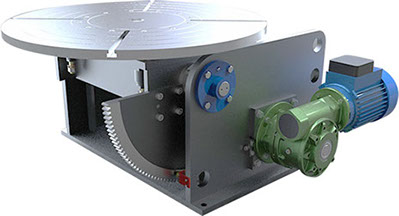

Состав: 1. Несущая рама; 2. Электромеханический привод вращения планшайбы;
3. Электромеханический или гидравлический привод наклона планшайбы; 4. Планшайба; 5. Пульт дистанционного управления; 6. Педаль;
7. Шкаф управления; 8. Узел токоподвода.
Опциональное оснащение: сервопривод вращения, нестандартная планшайба, установочные приспособления и крепежная оснастка, полый шпиндель, токарный патрон.

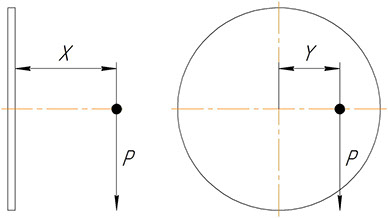

Вращатель выбирается исходя из массы изделия и необходимого момента на оси вращения планшайбы и относительно её опорной плоскости согласно следующим формулам:
Mов=P×10×X, Mоп=P×10×Y, где Mов – крутящий момент на оси вращения (Нм), Mоп – крутящий момент относительно опорной плоскости планшайбы (Нм), P – вес изделия (кг), X, Y – смещение центра тяжести от оси или опорной плоскости соответственно (мм).
|
Модель |
ВС-0,2 |
ВС-0,5 |
ВС-1 |
ВС-2 |
ВС-3,15 |
ВС-5 |
|
Наибольшая
грузоподъемность, кг |
200 |
500 |
1000 |
2000 |
3150 |
5000 |
|
Наибольший
крутящий момент на оси вращения, создаваемый приводом вращения на номинальных
оборотах двигателя, Нм, не менее |
450 |
1200 |
3800 |
4500 |
7400 |
9700 |
|
Максимальный
эксцентриситет центра масс детали наибольшего веса относительно оси вращения
планшайбы (у), м |
0,225 |
0,24 |
0,38 |
0,22 |
0,24 |
0,19 |
|
Наибольший
крутящий момент на оси наклона, создаваемый приводом наклона, Нм, не менее |
700 |
1250 |
4200 |
5800 |
14700 |
35000 |
|
Предельное
плечо центра масс детали наибольшего веса относительно опорной поверхности
планшайбы (х), м |
0,25 |
0,15 |
0,27 |
0,12 |
0,27 |
0,5 |
|

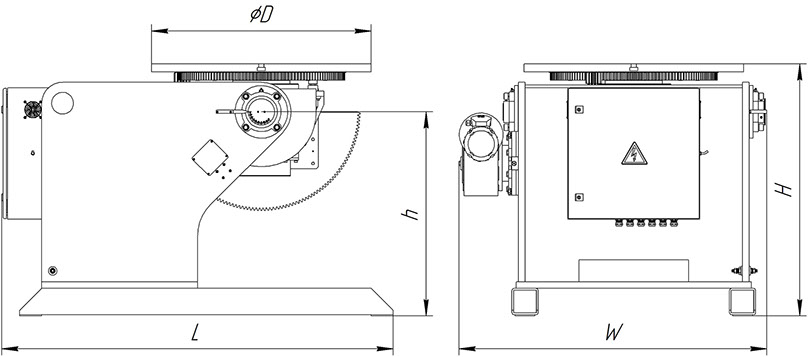

Диаметр
планшайбы (D), мм |
600 |
800 |
1000 |
1200 |
1400 |
1500 |
|
Номинальный
сварочный ток при ПВ-100%, А |
600 |
800 |
1000 |
1000 |
1000 |
1200 |
|
Наибольший
угол наклона планшайбы, град |
135 |
135 |
135 |
135 |
135 |
120 |
|
Частота
вращения планшайбы, об/мин, не уже |
0,092-4,6 |
0,05-2,5 |
0,05-2,33 |
0,04-2,0 |
0,04-1,84 |
0,03-1,33 |
|
Высота от уровня
пола до оси вращения шпинделя при его горизонтальном положении (h), мм |
600 |
700 |
750 |
900 |
930 |
1025 |
|
Напряжение
питающей сети, при частоте 50 Гц, В |
380 |
380 |
380 |
380 |
380 |
380 |
|
Длина (L), мм |
950 |
1100 |
1395 |
1500 |
1695 |
2200 |
|
Ширина (W), мм |
750 |
900 |
1130 |
1260 |
1400 |
1550 |
|
Высота (Н),
мм |
700 |
800 |
900 |
1070 |
1150 |
1250 |
|
Масса, кг |
345 |
450 |
825 |
1225 |
1400 |
2360 |
|
Привод
наклона |
эл. мех. |
эл. мех. |
эл. мех. |
эл. мех. |
эл. мех. |
гидравл. |
|
Модель |
ВС-6 |
ВС-10 |
ВС-15 |
ВС-20 |
ВС-30 |
ВС-90 |
|
|
Наибольшая
грузоподъемность, кг |
6000 |
10000 |
15000 |
20000 |
30000 |
90000 |
|
|
Наибольший крутящий
момент на оси вращения, создаваемый приводом вращателя
на номинальных оборотах двигателя, Нм, не менее |
12000 |
24000 |
18500 |
30000 |
40500 |
120000 |
|
|
Максимальный
эксцентриситет центра масс детали наибольшего веса относительно оси вращения
планшайбы (у), м |
0,2 |
0,24 |
0,12 |
0,15 |
0,13 |
0,14 |
|
|
Наибольший
крутящий момент на оси наклона, создаваемый приводом наклона, Нм, не менее |
37500 |
80000 |
120000 |
150000 |
250000 |
864000 |
|
|
Предельное
плечо центра масс детали наибольшего веса относительно опорной поверхности планшайбы
(х), мм |
0,42 |
0,55 |
0,5 |
0,6 |
0,73 |
0,62 |
|
|
Диаметр
планшайбы, мм |
1500 |
1500 |
2000 |
2200 |
2400 |
5200 |
|
|
Номинальный
сварочный ток при ПВ-100%, А |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
|
|
Наибольший
угол наклона планшайбы, град |
120 |
120 |
120 |
120 |
120 |
90 |
|
|
Частота вращения
планшайбы, об/мин, не уже |
0,03-1,33 |
0,018-0,9 |
0,014-0,7 |
0,0125-0,5 |
0,006-0,25 |
0,02-0,5 |
|
|
Высота от
уровня пола до оси вращения шпинделя при его горизонтальном положении (h), мм |
1025 |
1150 |
1450 |
1500 |
2050 |
3200 |
|
|
Напряжение питающей
сети, при частоте 50 Гц, В |
380 |
380 |
380 |
380 |
380 |
380 |
|
|
Длина (L), мм |
2200 |
2300 |
3050 |
3400 |
3650 |
6765 |
|
|
Ширина (W), мм |
1550 |
1675 |
2700 |
2300 |
2500 |
3200 |
|
|
Высота (Н),
мм |
1250 |
1400 |
1750 |
1800 |
2400 |
4360 |
|
|
Масса, кг |
2450 |
3625 |
3625 |
6000 |
7500 |
36950 |
|
|
Привод
наклона |
гидравл. |
гидравл. |
гидравл. |
гидравл. |
гидравл. |
гидравл. |
|
При заказе оборудования уточняйте технические характеристики. ООО "ПРОМОС" оставляет за собой право вносить изменения в конструкцию выпускаемого оборудования без ухудшения эксплуатационных характеристик.
