Предназначены для установки изделий по двухопорной схеме в удобное для сварки положение и вращения изделий с маршевой и плавно регулируемой сварочной скоростью. Могут применяться как для ручной и механизированной сварки, так и в составе автоматизированного сварочного комплекса с единой системой управления.

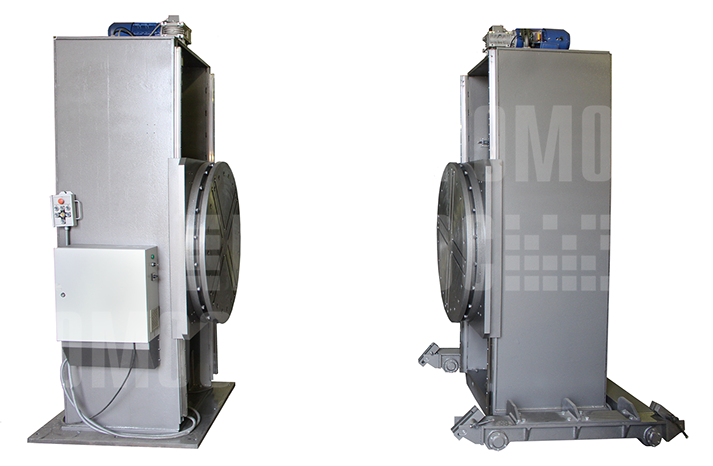

Состав. Вращатель состоит из передней и задней стойки, исполнения которых могут быть различными. Стойки могут размещаться на общей раме, рельсах или непосредственно на полу.
Передняя стойка может исполняться:
• стационарной;
• с электроприводной планшайбой;
• с неподвижным или перемещающимся по высоте центром вращения;
• с полым шпинделем.
Задняя стойка:
• стационарной или самоходной;
• с холостой или электроприводной планшайбой;
• с неподвижным или перемещающимся по высоте центром вращения;
• с полым шпинделем;
• с механической, пневмоприводной или гидроприводной пинолью для осевого сжатия изделия.
Опциональное оснащение: сервопривод вращения, сервопривод перемещения центров вращения по высоте, нестандартная планшайба, установочные приспособления и крепёжная оснастка.
Особенности
• Возможность реверсируемого вращения с маршевой и рабочей скоростью;
• Широкий диапазон регулирования скорости вращения за счёт применения частотного преобразователя с векторным управлением и энкодера;
• Плавная регулировка и цифровая индикация скорости вращения;
• Планшайба оснащена станочными пазами;
• Электромеханический или гидромеханический привод перемещения самоходной стойки;
• Ручная или гидравлическая фиксация самоходной стойки в требуемом положении;
• Эргономичный, ударозащищённый пульт управления.
Модель |
ДВ-1000 |
ДВ-2000 |
ДВ-4000 |
ДВ-6000 |
ДВ-10000 |
Грузоподъемность, кг |
1000 |
2000 |
4000 |
6000 |
10000 |
Наибольший крутящий момент на оси вращения, Нм |
1500 |
4600 |
6300 |
12500 |
20000 |
Частота вращения планшайбы, об/мин |
0.03-2.0 |
0.02-1.5 |
0.017-1.25 |
0.017-1.25 |
0.014-1.0 |
Номинальный сварочный ток при ПВ-100%,А |
600 |
1000 |
1000 |
1000 |
1200 |

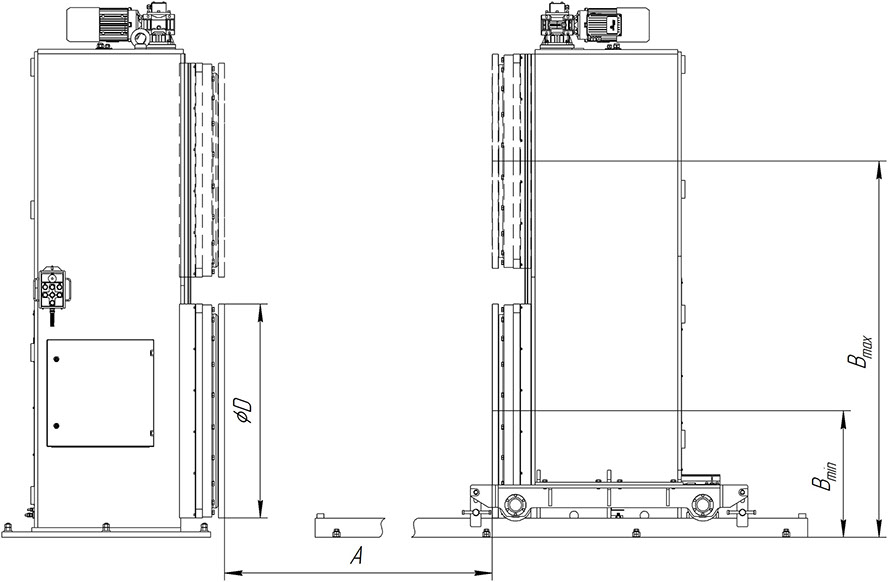

Номинальная высота центров(Bmin), мм |
750 |
900 |
900 |
1025 |
1150 |
Скорость подъема центров, мм/мин |
300 |
300 |
300 |
300 |
300 |
Высота подъема центров(Bmax) |
По заказу |
По заказу |
По заказу |
По заказу |
По заказу |
Мощность электродвигателя привода вращения, кВт |
1.1 |
1.5 |
2.2 |
2.2 |
3.0 |
Скорость перемещения задней опоры вращения вдоль оси центров, маршевая/установочная, мм/мин* |
2000/160 |
2000/160 |
2000\160 |
2000\160 |
2000\160 |
Расстояние между центрами (A), мм |
По заказу |
По заказу |
По заказу |
По заказу |
По заказу |
Напряжение питающей сети, при частоте 50 Гц, В |
380 |
380 |
380 |
380 |
380 |
Модель |
ДВ-15000 |
ДВ-20000 |
ДВ-30000 |
ДВ-40000 |
Грузоподъемность, кг |
15000 |
20000 |
30000 |
40000 |
Наибольший крутящий момент на оси вращения, Нм |
25000 |
30000 |
40500 |
40500 |
Частота вращения планшайбы, об/мин |
0.013-0.66 |
0.0125-0.5 |
0.0125-0.25 |
0.0032-0.16 |
Номинальный сварочный ток при ПВ-100%,А |
1200 |
1600 |
1600 |
1600 |
Номинальная высота центров(Bmin), мм |
1500 |
1500 |
По заказу |
По заказу |
Скорость подъема центров, мм/мин |
300 |
300 |
300 |
300 |
Высота подъема центров(Bmax) |
По заказу |
По заказу |
По заказу |
По заказу |
Мощность электродвигателя привода вращения, кВт |
4.0 |
5.5 |
7.5 |
7.5 |
Скорость перемещения задней опоры вращения вдоль оси центров, маршевая/установочная, мм/мин* |
2000/160 |
2000/160 |
2000/160 |
2000/160 |
Расстояние между центрами(A), мм |
По заказу |
По заказу |
По заказу |
По заказу |
Напряжение питающей сети, при частоте 50 Гц, В |
380 |
380 |
380 |
380 |
При заказе оборудования уточняйте технические характеристики. ООО "ПРОМОС" оставляет за собой право вносить изменения в конструкцию выпускаемого оборудования без ухудшения эксплуатационных характеристик.
