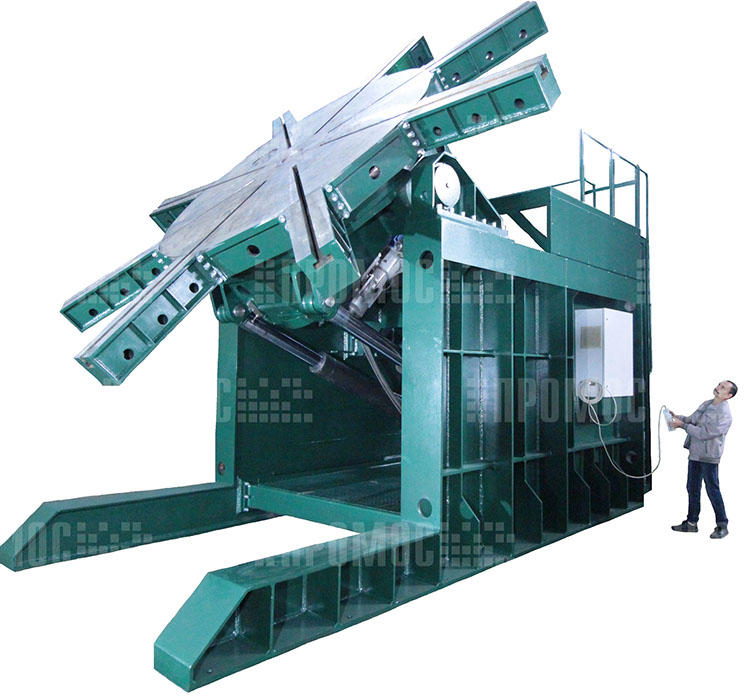

Вращатель сварочный с наклонной планшайбой большой грузоподъёмности модели ВС-90 "Ламантин"



Назначение: Предназначен для установки изделий в удобное для выполнения различных технологических операций положение, вращения изделий с маршевой установочной или плавно регулируемой скоростью. Может применяться как для ручной и механизированной сварки, так и в составе автоматизированного сварочного комплекса с единой системой управления.

Состав: 1. Несущая рама; 2. Электромеханический привод вращения планшайбы; 3. Гидравлический привод наклона планшайбы;

4. Планшайба; 5. Пульт дистанционного управления; 6. Шкаф управления; 7. Узел токоподвода; 8. Технологическая площадка оператора.

Дополнительное оборудование: планшайба нестандартной конструкции, установочные приспособления и крепежная оснастка.

Особенности:

• Возможность наклонять и вращать объекты, создающие большой крутящий момент на оси вращения и относительно опорной плоскости планшайбы;

• Плавная регулировка и цифровая индикация частоты вращения;

• Широкий диапазон регулирования частоты вращения за счет применения частотного преобразователя с векторным управлением и энкодера;

• Возможность реверсируемого вращения с рабочей и маршевой скоростями;

• Возможность регулирования скорости наклона планшайбы (в исполнении с гидравлическим механизмом наклона).





Вращ атель выбирается исходя из массы изделия, необходимого момента на оси вращ ения планш айбы и расположения центра тяжести изделия относительно её опорной поверхности.

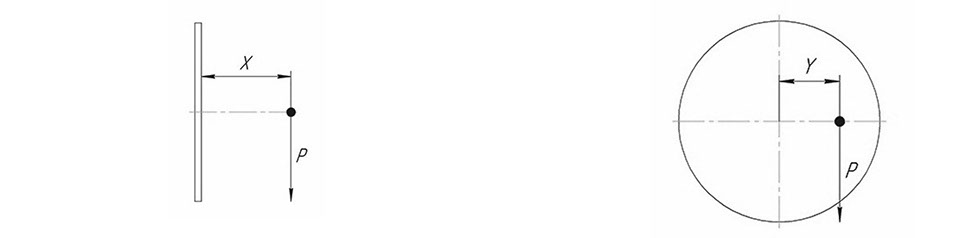

Р - вес изделия (Н);  Х, Y - смещ ение центра тяжести относительно оси вращ ения или опороной поверхности планш айбы соответственно (м).



Модель

ВС-90

Наибольшая грузоподъемность, кг

90000

Наибольший крутящий момент на оси вращения, Нм

120000

Максимальный эксцентриситет центра масс детали наибольшего веса относительно оси вращения планшайбы! (у), м

0,14

Наибольший крутящий момент на оси наклона, Нм

864000

Предельное плечо центра масс детали наибольшего веса относительно опорной поверхности планшайбы! (х), м

0,62

Диаметр планшайбы! (D), мм

5200

Номинальный сварочный ток при ПВ-100%, А

1200

Наибольший угол наклона планшайбы!, град

90

Частота вращения планшайбы 1, об/мин

0,02-0,5

Высота от уровня пола до оси вращения шпинделя при его горизонтальном положении (h), мм

3200

Потребляемая мощность, не более, кВт

25

Напряжение питающей сети, при частоте 50 Гц, В

380

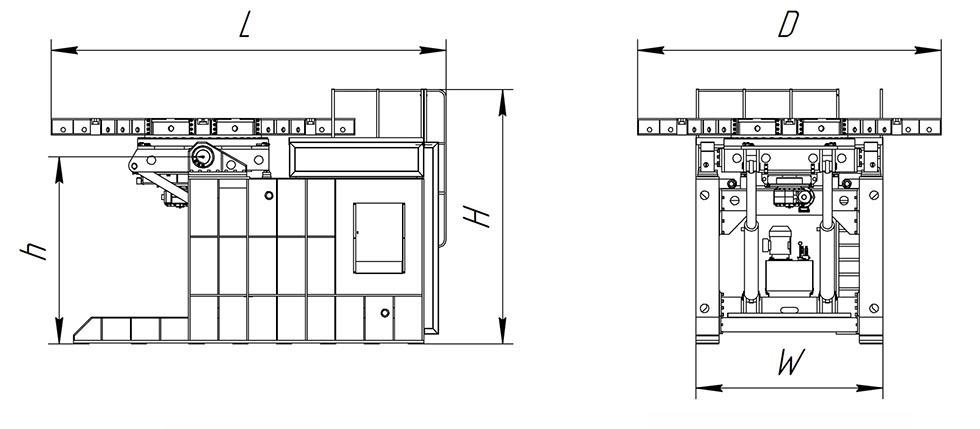

Длина (L), мм

6765

Ширина рамы1 (W), мм

3200

Высота (Н), мм

4360

Масса, кг

36950

Привод наклона

гидравлич.



При заказе оборудования уточняйте технические характеристики. ООО "ПРОМОС" оставляет за собой право вносить изменения в конструкцию выпускаемого оборудования без ухудшения эксплуатационных характеристик.
