Установка предназначена для автоматической сварки  корпусных кольцевых швов шаровых кранов и автоматической наплавки плакирующего слоя на внутренние цилиндрические поверхности деталей и узлов шаровых кранов условным проходом DN 150-700, а также для сварки/наплавки различных деталей и узлов, параметры которых не превышают возможности установки.



Два процесса сварки/наплавки - под слоем флюса (SAW) и плавящимся электродом в смеси газов (MIG). Установка создана по техническому заданию Заказчика.



Состав

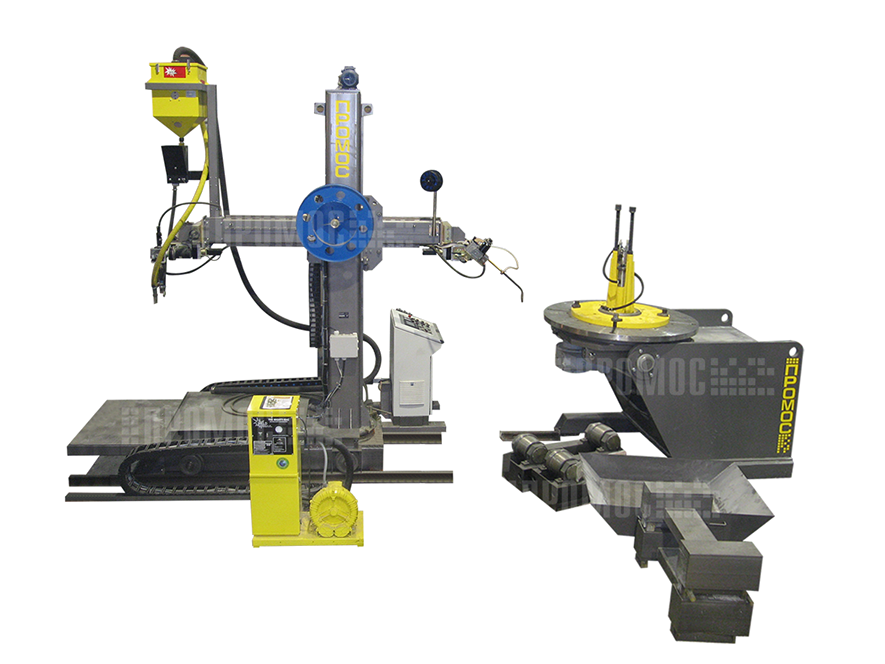

1. Универсальный сварочный вращатель ВС-10 грузоподъемностью 10тн



2. Комплект установочных приспособлений, содержащих гидромуфту для подвода/отвода охлаждающей жидкости к шаровым кранам DN 150-700



3. Поворотная колонна с выдвижной консолью на самоходном основании КВК 1.5×1.5С1



4. Подвесная сварочная головка для сварки/наплавки под слоем флюса:

-механизм подачи проволоки

-механизм смещения от точки зенита

-механизм поперечных колебаний электрода

-поворотные несущие кронштейны

-комплект сменных сварочных мундштуков с флюсоподающей и флюсособирающей оснасткой

-промежуточный флюсовый бункер с дистанционным управлением подачей флюса

-тормозная ось под катушку вместимостью 70кг



5. Подвесная сварочная головка для сварки/наплавки плавящимся электродом в среде защитных газов:

-механизм подачи проволоки

-механизм смещения от точки зенита

-механизм поперечных колебаний электрода

-поворотные несущие кронштейны

-комплект сменных сварочных водоохлаждаемых горелок

-тормозная ось под еврокатушку вместимостью 30кг



6. Флюсоаппаратура рециркуляционного типа SPS-3000 (WELDENGINEERING,США)



7. Источники питания сварочной дуги - инверторный сварочный аппарат PHOENIX-551 FDW (EWM,Германия) (газ) со встроенным блоком жидкостного охлаждения сварочных горелок и тиристорный выпрямитель IdealarcDC-600 (LINCOLNELECTRIC,США) (флюс)



8. Пульт управления с ЖК-панелью оператора в передвижном исполнении, пульт дистанционного управления



9. Система оборотного водяного охлаждения внутренней полости шарового крана



10. Комплект ЗИП.



Особенности

Комплекс с широкими границами применения за счет использования в ее составе универсальных составляющих: вращателя с наклонной осью вращения, поворотной самоходной колонны с выдвижной консолью, оснащенной цифровым приводом перемещения, двух универсальных сварочных головок с комплектом сменного сварочного инструмента, расположенных на противоположных торцах консоли колонны, двух способов сварки;

- сварка кольцевых корпусных швов шаровых кранов с толщиной свариваемых элементов до 50мм в узкую разделку за счет применения сварочного инструмента оригинальной конструкции;

- широкослойная наплавка внутренних цилиндрических поверхностей с поперечными колебаниями электрода и автоматическим отшагиванием электрода между валиками на заданное расстояние;

- возможность установки и снятия крупногабаритных свариваемых деталей при горизонтально расположенной планшайбе благодаря использованию гидропривода наклона, обеспечивающего значительный крутящий момент относительно опорной плоскости планшайбы;

- минимальные требования к квалификации персонала за счет интуитивно понятного интерфейса ЖК-панели оператора;

- трехсменный режим работы за счет применения комплектующих с длительным ресурсом эксплуатации.

*-параметры могут быть изменены по желанию Заказчика.



При заказе оборудования уточняйте технические характеристики. ООО "ПРОМОС" оставляет за собой право вносить изменения в конструкцию выпускаемого оборудования без ухудшения эксплуатационных характеристик.
