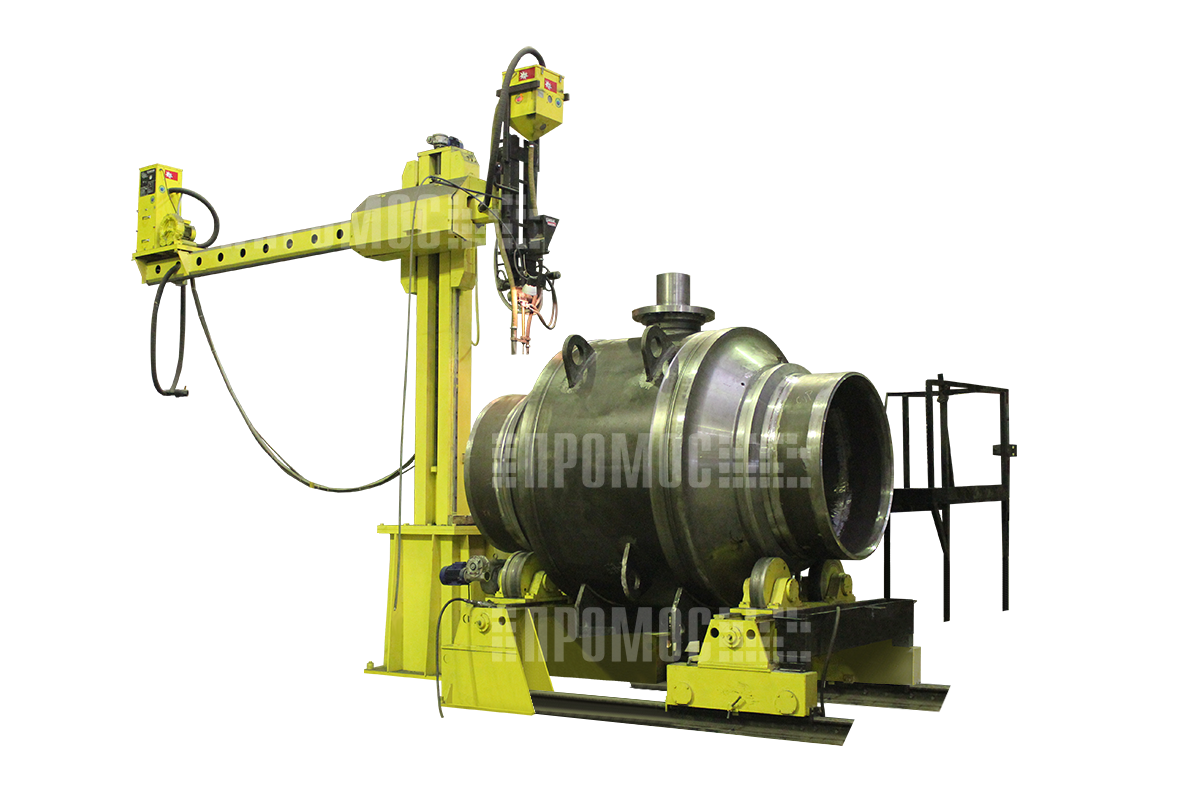

Установка для сварки шаровых кранов DN700-1400 и шиберных задвижек DN700-1200

УСН 700-1400 SAW

Установка предназначена для автоматической сварки  под слоем флюса корпусных кольцевых швов шаровых кранов  условным проходом DN 700-1400 и шиберных задвижек условным проходом DN 700-1200.



Корпусные кольцевые швы шарового крана свариваются с принудительным жидкостным охлаждением его внутренней полости.



Состав

1. Двухсекционный роликовый  вращатель грузоподъемностью 40тн.

2. Комплект  приспособлений-заглушек  для подвода/отвода охлаждающей жидкости.

3. Стационарная колонна с выдвижной консолью  КВК 2.0×3.0Б.

4. Подвесная сварочная головка для сварки под слоем флюса:

- механизм вертикального перемещения электрода

- механизм подачи проволоки

- механизм смещения электрода от точки зенита

- механизм смещения электрода поперек шва (для раскладки валиков)

- поворотные несущие кронштейны

- сварочный мундштук с флюсоподающей и флюсособирающей оснасткой

- промежуточный флюсовый бункер с дистанционным управлением подачей флюса

- тормозная ось под катушку вместимостью 70кг.

5. Флюсоаппаратура рециркуляционного типа SPS-3000 (WELDENGINEERING, США)

6. Источник питания сварочной дуги -  тиристорный выпрямитель IdealarcDC-1000 (LINCOLNELECTRIC, США).

7. Пульт управления  в стационарном исполнении, пульт дистанционного управления.

8. Система оборотного водяного охлаждения внутренней полости шарового крана.

9. Площадка оператора с выдвижной платформой.



Особенности

1. Установка представляет собой сварочный комплекс с широкими границами применения за счет использования в ее составе универсальных составляющих: роликового вращателя с механизмом плавного изменения межцентрового расстояния опорных роликов и самоходных тележек роликовых секций, перемещающихся по рельсовым направляющим с фиксацией в  выбранном положении, колонны с  консолью, оснащенной механизмами перемещения консоли по вертикали  и горизонтали, универсальной головки для автоматической сварки под слоем флюса;

2. Сварка кольцевых корпусных швов шаровых кранов с толщиной свариваемых элементов до 70мм в узкую разделку за счет применения сварочного инструмента оригинальной конструкции;

3. Трехсменный режим работы за счет применения комплектующих с длительным ресурсом эксплуатации;

4. Эффективное принудительное жидкостное охлаждение шарового крана в сборе в процессе вращения за счет приспособлений - заглушек оригинальной конструкции.

Питающая сеть В, Гц

380,50

Установленная мощность, кВт, не более

100

Диаметр свариваемых швов, мм

400-2200*

Грузоподъемность вращателя, кг

30000*

Способ сварки

Автоматический под слоем флюса в узкощелевую разделку

Диаметр электродной проволоки, мм:

2-5

Тип и параметры и

сточника питания сварочной дуги, газ/флюс*

тиристорный Iном=1000А при ПВ-100%, Iсв=150-1300А, Uсв=16-46В

Число обслуживающего персонала

один

Режим работы установки

трехсменный

Величина вертикального перемещения консоли колонны,  мм

2000*

Величина горизонтального перемещения консоли колонны, мм

3000*

Скорость вертикального перемещения консоли,  м/мин:

до1

Скорость горизонтального перемещения консоли, м/мин

до1.68

Частота вращения опорных роликов вращателя,  об/мин

0.05-2.4*

Вертикальный ход сварочной головки, мм

600

Скорость вертикального перемещения сварочной головки, м/мин,

маршевая

установочная



0.44

0.16

Перемещение мундштука поперек шва, мм

±50

Перемещение мундштука вдоль шва, мм

±50

*-параметры могут быть изменены по желанию Заказчика.



При заказе оборудования уточняйте технические характеристики. ООО "ПРОМОС" оставляет за собой право вносить изменения в конструкцию выпускаемого оборудования.



(ТП 00.00)
