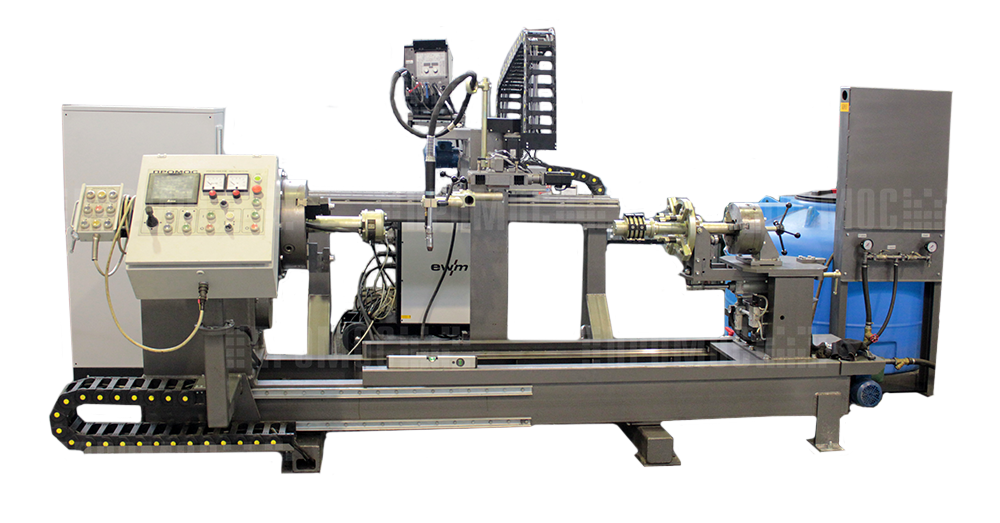

Установка для сварки корпусных швов кранов шаровых DN 50-200, сборки-сварки кранов шаровых DN 50-200 с катушками
УСН 50-200кзк
Установка УСН 50-200кзк предназначена для :
-сварки корпусных швов кранов шаровых DN50 - DN200;
-сборки-сварки кранов шаровых DN50-DN200 с катушками.
Сварка производится в автоматическом режиме плавящимся электродом в среде защитных газов (аргон 80% + углекислота 20%) в последовательном режиме корпусных швов кранов шаровых и швов приварки катушек к патрубкам кранов шаровых. Швы приварки катушек выполняются как минимум в два прохода, изнутри и снаружи. (Изнутри варится в один проход).
Состав
1. Основание;
2. Опора приводная;
3. Опора подвижная;
4. Системы подачи жидкости;
5. Системы позиционирования;
6. Головка сварочная;
7. Устройство наклона механизма подачи проволоки;
8. Две опоры;
9. Пульт упавления;
10. Пульт дистанционного управления;
11. Консоль;
12. Станция оборотного водоснабжения;
13. Упор подвижный;
14. Центратор;
15. Датчик протока жидкости;
16. Устройство подачи проволоки.
Особенности
Реализует технологию бездефектной сборки и сварки кольцевых швов приварки колец переходных к патрубкам кранов шаровых. Реализует технологию бездефектной сварки кольцевых замыкающих швов кранов шаровых в сборе с эффективным охлаждением уплотнений шаровой пробки.
Рекомендована заводом-производителем трубопроводной арматуры.
|
-Наибольший крутящий момент на оси вращателя, Нхм |
400 |
|
-Частота вращения планшабы вращателя, об/мин |
0,06…6,3 |
|
-Величина вертикального перемещения горелки, мм |
700 |
|
-Величина горизонтального перемещения горелки вдоль оси изделия, мм |
1400 |
|
-Величина горизонтального перемещения горелки в направлении перпендикулярном оси изделия, мм |
400 |
|
-Величина перемещения опоры подвижной, мм |
1500 |
|
-Скорость вертикального перемещения горелки, мм/мин |
до 900 |
|
-Скорость горизонтального перемещения горелки вдоль оси свариваемой сборки, мм/мин |
до 900 |
|
-Скорость горизонтального перемещения горелки перпендикулярно оси свариваемой сборки, мм/мин |
до 450 |
|
-Скорость перемещения опоры подвижной, мм/мин |
до 900 |
|
-Амплитуда поперечных колебаний инструмента для наплавки, мм |
+/- 25 |
|
-Скорость поперечных колебаний инструмента, м/час |
0…180 |
|
-Скорость подачи проволоки, м/мин |
0,5…24 |
|
-Диаметр проволоки, мм |
1,2 |
|
-Номинальный сварочный ток горелки, А при ПВ 100% |
350 |
|
-Диапазон регулирования сварочного тока, А |
5…350 |
|
-Защитный газ |
аргон 80%+CO2 20% |
|
-Расход защитного газа, л/мин |
3…25 |
|
-Объем ёмкости системы оборотного водоснабжения, л |
1000 |
|
-Ток питающей сети: напряжение, В частота, Гц |
380 50 |
|
-Максимальная потребляемая мощность, кВА, не более |
20 |
При заказе оборудования уточняйте технические характеристики. ООО "ПРОМОС" оставляет за собой право вносить изменения в конструкцию выпускаемого оборудования без ухудшения эксплуатационных характеристик.
