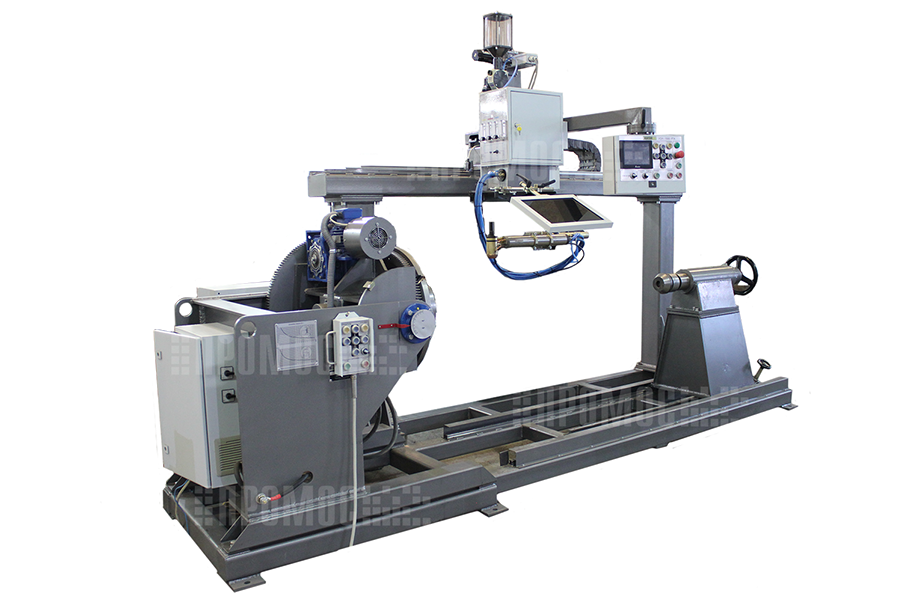

Установка для плазменно-порошковой наплавки
УСН 1500 PTA
Установка предназначена для автоматической наплавки плазменной дугой прямого действия на прямой полярности с применением в качестве присадочного материала мелкодисперсных порошков из углеродистых, нержавеющих сталей, сплавов на основе железа, никеля, кобальта (Plazma Transfer Arc- процесс), деталей и узлов машиностроительного назначения.
Способ наплавки:
-одиночными круговыми валиками с предустановкой угла поворота планшайбы с поперечными колебаниями или без;
-круговыми валиками с отшагиванием по горизонтали вдоль образующей цилиндра с предустановкой количества валиков, скорости наплавки, размера и направления отшагивания с поперечными колебаниями или без;
-круговыми валиками с отшагиванием по плоскости с предустановкой количества валиков, размера и направления отшагивания, с автоматическим поддержанием постоянной предустановленной линейной стартовой скорости наплавки с поперечными колебаниями или без;
-прямолинейными валиками в нижнем положении с предустановкой скорости наплавки, длины наплавки с поперечными колебаниями или без.
Состав
1. Рама-основание;
2. Вращатель сварочный ВС-1;
3. Задняя холостая опора;
4. Двухопорная направляющая;
5. Наплавочная головка;
6. Плазмотрон;
7. Питатель порошка;
8. Защитный экран;
9. Блок управления плазмотроном;
10. Система управления установкой на базе ПЛК;
11. Источник питания плазменной дуги;
12. Блок охлаждения плазмотрона.
Наплавляемые изделия
|
-Масса (при двухопорном размещении) , кг |
до 1000 |
|
- Длина при размещении в горизонтальном положении в центрах установки, мм |
до 1500 |
|
- Радиус описываемой окружности при вращении вокруг горизонтальной оси, мм |
до 400 |
|
- Наибольший крутящий момент, создаваемый изделием на оси вращения, Нхм |
250 |
|
- Наибольший крутящий момент, создаваемый изделием относительно опорной поверхности планшайбы вращателя при его консольном закреплении, Нхм |
550 |
|
-Диаметр наружных цилиндрических наплавляемых поверхностей при горизонтальной оси вращения, мм |
50…400 |
|
- Диаметр внутренних цилиндрических наплавляемых поверхностей при горизонтальной оси вращения, мм
|
150…350 |
|
- Глубина доступа внутренних поверхностей при горизонтальной оси вращения, мм |
до 300 |
|
- Длина наплавляемых поверхностей при горизонтальной оси вращения, мм |
до 1000 |
|
- Диаметр наружных кольцевых плоских поверхностей в нижнем положении при вертикальной или наклонной оси вращения, мм |
30…400 |
|
- Высота расположения по перпендикуляру от опорной поверхности при наплавки наружных кольцевых плоских поверхностей в нижнем положении при вертикальной или наклонной оси вращения, мм |
до 500 |
Технические характеристики
|
- Грузоподъемность при двухопорном размещении изделий, кг |
1000 |
|
- Грузоподъемность передней опоры (вращателя) при любом положении планшайбы, кг |
500 |
|
- Крутящий момент на оси вращения вращателя, Нхм |
не менее 400 |
|
- Крутящий момент относительно опорной плоскости планшайбы вращателя, Нхм |
не менее 750 |
|
- Частота вращения планшайбы, об/мин |
0,04…3,5 |
|
- Расстояние между центрами, мм |
200…1500 |
|
- Высота расположения оси центров установки над полном, мм |
900 |
|
- Угол наклона планшайбы вращателя от ее горизонтального положения, мм |
0…135 |
|
- Горизонтальный ход головки плазмотрона вдоль оси центров от оси вращения передней опоры при ее вертикальном положении в направлении задней опоры, мм |
1000 |
|
- Вертикальный ход головки плазмотрона, мм |
500 |
|
- Скорость горизонтального перемещения плазматрона: маршевая, м/мин установочная, мм/мин сварочная, м/час |
До 2 60 0,5…120 |
|
- Скорость вертикального перемещения плазматрона: маршевая, м/мин установочная, мм/мин |
До 1 60 |
|
- Параметры поперечных колебаний плазматрона: скорость, м/час размах, мм |
0…190 ±25 |
|
- Диапазон регулирования тока наплавки, А |
30…300 |
|
-Номинальный ток, А(при ПВ-100%) |
300 |
|
- Общий расход аргона, л/мин |
не более 15 |
|
- Производительность процесса наплавки, кг/час |
до 4,5 |
|
- Фракция порошка, мкм |
63…200 |
|
- Объем подачи порошка, кг/час |
0,5..6,0 |
|
- Объем бункера питателя, л |
3,5 |
|
- Ток питающей сети: напряжение, В частота, Гц |
380 50 |
При заказе оборудования уточняйте технические характеристики. ООО "ПРОМОС" оставляет за собой право вносить изменения в конструкцию выпускаемого оборудования без ухудшения эксплуатационных характеристик.
