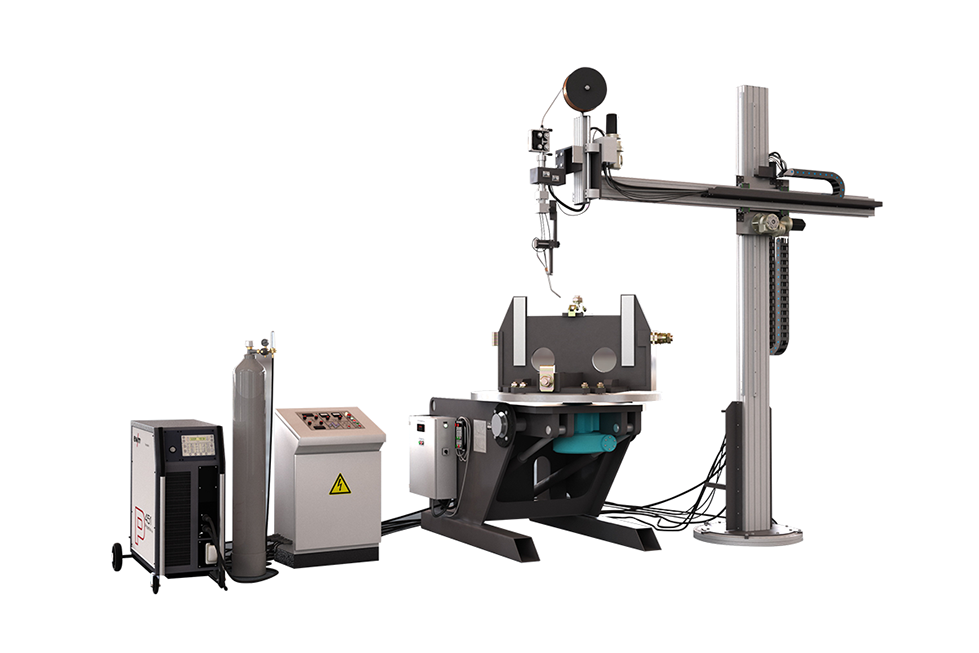

Установка предназначена для автоматической наплавки внутренних цилиндрических и конических поверхностей гидрокоробок буровых насосов, а также для автоматической наплавки внутренних и наружных цилиндрических и конических поверхностей в вертикальной плоскости на различных неподвижных деталях и узлах, габаритные размеры которых не превышают возможности установки.Процесс наплавки - плавящимся электродом в среде защитных газов (MIG) и под слоем флюса (SAW) или неплавящимся электродомв среде аргона с горячей присадочной проволокой (TIG HOT WIRE)



Состав

1. Поворотная колонна с выдвижной консолью КВК1.5×1.5

2. Подвесной наплавочный автомат с вращающимся сварочным инструментом АН-300в

3. Вращатель сварочный универсальный ВС-5

4. Установочное приспособление для крепления гидрокоробки на планшайбе вращателя

5. Сварочное оборудование EWM Hightec Welding Gmbh (Германия)

6. Стационарный пульт-шкаф управления

7. Пульт дистанционного управления

8. Комплект ЗИП



Особенности

- оригинальная конструкция установочного приспособления и функциональные возможности универсального вращателя позволяют позиционировать все отверстия гидрокоробки в вертикальном положении для наплавки внутренних поверхностей без необходимости промежуточной перекантовки гидрокоробки;

- в процессе наплавки наплавляемый объект неподвижен и может размещаться непосредственно на полу производственного помещения, что существенно расширяет применяемость установки;

- принятая технология наплавки на вертикальную цилиндрическую поверхность снизу-вверх кольцевыми валиками с подскоком в автоматическом режиме характеризуется минимальным перемешиванием наплавляемого материала с основой, низким тепловложением и возможностью значительного подъема металла за один проход;

- широкие технологические возможности инверторного сварочного оборудования EWM Hightec Welding Gmbh (Германия) в составе установки позволяют накладывать валики заданной геометрии практически без брызг;

- наличие в составе наплавочного автомата АН-300в необходимых механизмов перемещений сварочного инструмента, эргономичность органов управления сокращает время центрирования сварочного инструмента относительно наплавляемой поверхности до нескольких минут;

- наличие функции автоматического поиска сварочной заготовки СПЗ (опция) выполняет процедуру центрирования в автоматическом режиме без участия оператора;

- наличие цифровой индикации и возможности обнуления показаний величины вертикального перемещения сварочной горелки позволяет точно позиционировать сварочный инструмент внутри изделия без визуального контроля со стороны оператора, что особенно востребовано при наплавке отверстий малых условных диаметров в сочетании со значительной глубиной опускания сварочного инструмента.

При заказе оборудования уточняйте технические характеристики. ООО "ПРОМОС" оставляет за собой право вносить изменения в конструкцию выпускаемого оборудования без ухудшения эксплуатационных характеристик.
