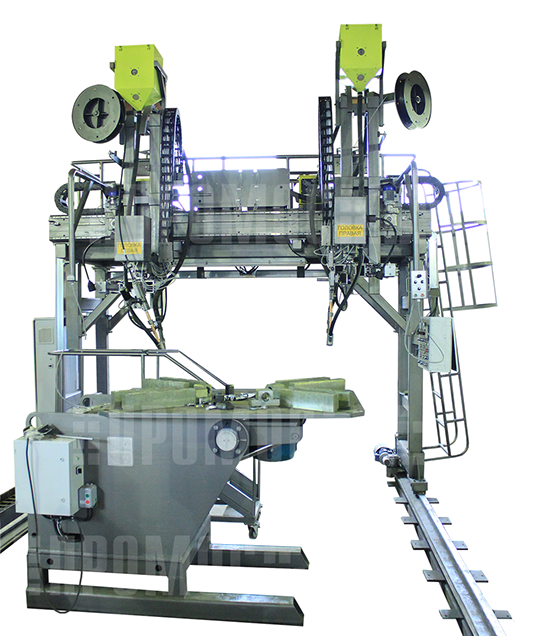

Установка для автоматической сварки и наплавки опок АФЛ портального типа

ПСС 4х3 SAW-2

Установка ПСС 4х3 SAW-2 предназначена для выполнения сварочных и наплавочных операций на различных деталях и узлах, в т.ч. элементах мостовых конструкций (балках, опоках ОФЛ и др.)



Способ сварки/наплавки – автоматический под слоем флюса стержневым или ленточным электродом.



Состав

1. Вращатель сварочный универсальный ВС-6, или другое механическое оборудование для размещения свариваемых объектов

2. Горизонтальные рельсовые направляющие

3. Самоходный сварочный портал

4. Универсальные сварочно-наплавочные головки с системами дистанционного управления позиционированием сварочного инструмента

5. Система управления на базе ПЛК

6. Источники питания сварочной дуги

7. Флюсоаппаратура рециркуляционного типа ПФР-3000

8. Система автоматического слежения за положением сварного шва

9. Система видеонаблюдения



Особенности

1. Возможность сварки/наплавки швов/поверхностей большой протяженности;

2. Универсальность применения за счет возможности оснащения различным сварочным оборудованием (SAW, GMAW, GTAW и др.);

3. Отсутствие необходимости в точном позиционировании обрабатываемых изделий за счет наличия в составе установки систем автоматического слежения за положением шва;

4. Все технологическое и сварочное оборудование, входящее в состав установки размещается на платформе и перемещается вместе с порталом.

Наибольшая грузоподъемность вращателя, кг

5000

Наибольший крутящий момент на оси вращения, Н×м

7500

Наибольший крутящий момент относительно опорной плоскости планшайбы вращателя, Н×м



35000

Частота вращения планшайбы вращателя, об/мин

0,05 ÷ 1,0

Регулирование частоты вращения планшайбы

плавное

Наибольший угол наклона планшайбы, град

120

Высота от уровня пола до оси вращения при ее горизонтальном положении, мм

1025

Скорость горизонтального перемещения самоходного сварочного портала, мм/мин



маршевая

2000

установочная

100

Сварочная скорость, м/час

2 ÷ 120

Величина горизонтального перемещения самоходного сварочного портала, мм

4000

Скорость горизонтального перемещения самоходной сварочно-наплавочной головки, мм/мин



маршевая

1000

установочная

100

Скорость вертикального перемещения консоли самоходной сварочно-наплавочной головки, мм/мин



маршевая

1000

установочная

100

Номинальный сварочный ток, А при ПВ=100%

1000

Диапазон регулирования сварочного тока, А

300 ÷ 1300

Способ защиты дуги

флюс

Ток питающей сети:

Род

напряжение, В

частота, Гц



Переменный

380

50

При заказе оборудования уточняйте технические характеристики. ООО "ПРОМОС" оставляет за собой право вносить изменения в конструкцию выпускаемого оборудования без ухудшения эксплуатационных характеристик.
