Установка для автоматической сварки кольцевых швов шаровых кранов с водяным охлаждением внутренней полости крана

УСН-50-360/250-1200 SAW

Установка для автоматической сварки кольцевых швов шаровых кранов с водяным охлаждением внутренней полости крана УСН-50-360/250-1200 SAW предназначена для выполнения автоматической сварки под слоем флюса кольцевых швов с наружной стороны шаровых кранов с водяным охлаждением внутренней полости крана.

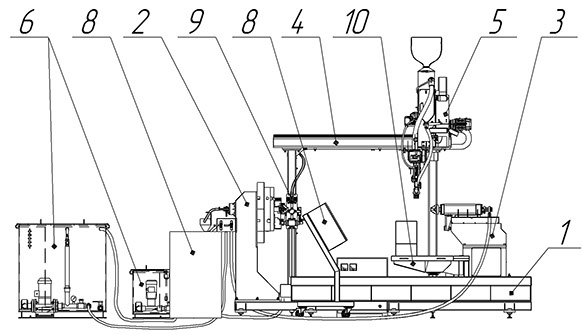

Состав

1. Рама-основание

2. Передняя приводная неподвижная опора вращения (передняя бабка)

3. Задня самоходная опора вращения(задняя бабка)

4. Система позиционирования сварочной головки

5. Подвесная сварочная головка

6. Системы охлаждения внутренней полости крана

7. Источник питания сварочной дуги

8. Система управления

9. Блок подготовки воздуха

10. Поддона для сбора флюса

Характеристики свариваемых изделий

– Масса, кг

до 400

– Диаметр сварных швов, мм

50...360

– Длина свариваемых изделий, мм

250...1200

– Максимальный радиус описываемой окружности

выступающих частей изделия, мм



500

– Материал

сталь

Технические характеристики установки

– Грузоподъемность передней приводной неподвижной опоры вращения, кг



400

– Расстояние между центрами, мм

150 ... 1650

– Частота вращения планшайбы, об/мин

0,087... 6,5

– Ход самоходной опоры вращения, мм

1500

– Высота расположения оси центров установки над уровнем пола, мм



1200

– Осевое усилие поджатия пневмопиноли, кгс

1000

– Ход пневмопиноли, мм

60

– Входящее давление сети сжатого воздуха,МПа

0,6

– Вертикальный ход головки, мм

300

– Горизонтальный ход головки поперек оси центров, мм

500

Маршевая скорость горизонтального перемещения головки вдоль оси центров, м/мин



2

Маршевая скорость вертикального перемещения головки, м/мин

2

Маршевая скорость горизонтального перемещения головки поперек оси центров установки, м/мин



1

– Номинальный сварочный ток, А (при  ПВ-100%)

500

– Диаметр электродной проволоки, мм

2,4 ... 3,2

– Скорость подачи электродной проволоки, м/мин

0,6 ... 16,5





Источник питания сварочной дуги DC-600 «Lincoln Electric»

Технические характеристики:



– Диапазон регулирования напряжения,  В

24 44

Диапазон регулирования сварочного тока,  А

90780

– Ток  ПВ 100%, А

600

Ток  ПВ 50%, А

750

– тип источника

инвертор

–Габаритные размеры, мм

781×567×988

–Вес, кг

237





Система рециркуляции флюса OPC Super «ESAB»

 Технические характеристики:



Максимальное рабочее давление, МПа

0,6

Расход воздуха при 0,4 МПа, л/мин

225

Расход воздуха при 0,5 МПа, л/мин

270

Расход воздуха при 0,6 МПа, л/мин

300

Макс. высота подъёма флюса при 0,4 MПа, м

1,0

Макс. высота подъёма флюса при 0,5 MПа, м

1,2

Макс. высота подъёма флюса при 0,6 MПа, м

1,4

При заказе оборудования уточняйте технические характеристики. ООО "ПРОМОС" оставляет за собой право вносить изменения в конструкцию выпускаемого оборудования без ухудшения эксплуатационных характеристик.
