Установка автоматической сварки деталей и узлов специального назначения
УСН 250-500А

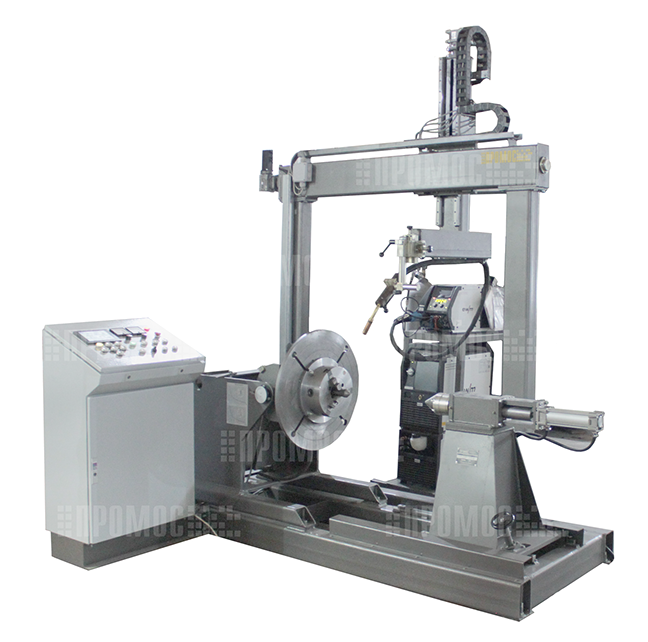

Установка УСН 250-500А предназначена для автоматической сварки кольцевых швов тел вращения в автоматическом режиме.
Способ сварки- плавящимся электродом в среде защитных газов.
Состав
1. Рама-основание;
2. Вращатель ВС-02, грузоподъемностью 200 кг;
3. Дополнительная опора вращения с пневмопинолью зажима заготовки;
4. Система позиционирования сварочного инструмента;
5. Система управления на базе ПЛК;
6. Источник питания сварочной дуги Phoenix 355 Progress puls MM TDM, блока охлаждения EWM Cool 50 U40 и блока подачи проволоки Phoenix Progress Drive 4L WE.
Особенности
Программируемый выход сварочного инструмента в точку старта сварки и возврат в точку парковки. Сварка одинаковых изделий большими партиями с минимальной потерей времени на выполнение подготовительно-заключительных операций.
|
Наибольший крутящий момент на оси вращения вращателя, Нм |
250 |
|
Наибольший крутящий момент относительно опорной плоскости планшайбы вращателя,Нм |
500 |
|
Диаметр планшайбы вращателя, мм |
600 |
|
Грузоподъемность вращателя, кг |
200 |
|
Частота вращений планшайбы вращателя, об/мин |
0,25…4,6 |
|
Угол наклона планшайбы вращателя, град |
135 |
|
Грузоподъемность холостой опоры, кг |
150 |
|
Наибольшее усилие поджима заготовки, кг |
200 |
|
Ход пневмопиноли вспомогательной опоры, не более мм |
150 |
|
Ход холостой опоры по направляющим, мм |
550 |
|
Величина вертикального перемещения горелки, мм |
560 |
|
Величина горизонтального перемещения горелки, мм |
800 |
|
Скорость вертикального перемещения консоли, мм/мин -маршевая -установочная |
1200 300 |
|
Скорость горизонтального перемещения консоли, мм/мин -маршевая -установочная |
1100 300 |
|
Скорость подачи электродной проволоки, м/мин |
0,5…24 |
|
Диаметр электродной проволоки, мм |
1,0; 1,2 |
|
Номинальный сварочный ток, А при ПВ 100% |
300 |
|
Диапазон регулирования сварочного тока , А |
5…350 |
|
Способ защиты дуги |
Смесь газов на основе аргона |
|
Расход защитного газа , л/мин |
15…25 |
|
Ток питающей сети: -напряжение , В -частота, Гц |
380 50 |
|
Максимальная потребляемая мощность, кВа, не более |
25 |
При заказе оборудования уточняйте технические характеристики. ООО "ПРОМОС" оставляет за собой право вносить изменения в конструкцию выпускаемого оборудования без ухудшения эксплуатационных характеристик.
