Автоматизация сварочных процессов —

                                               лучшие решения!

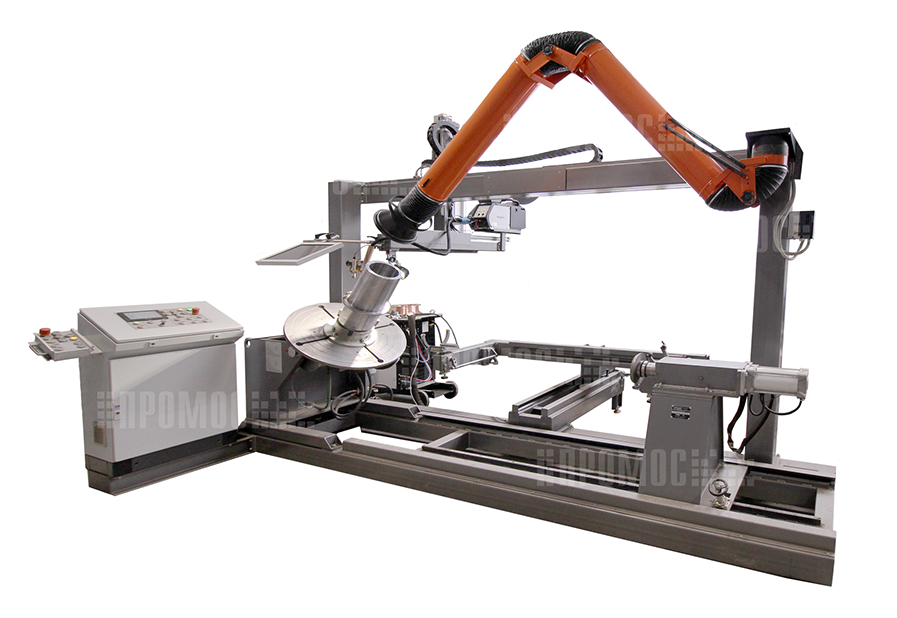

Установка автоматической сварки деталей и узлов специального назначения

СК-2000А

Установка предназначена для автоматической сборки и сварки кольцевых швов свариваемых сборок изделий типа «Корпус», «Стакан центральный» и им подобных.



Виды свариваемых швов – односторонние наружные кольцевые (стыковые, угловые, свариваемые на конструктивной подкладке, или без нее с необходимостью сварки корня шва навесу, в том числе многопроходные).



Способ сварки – автоматический плавящимся электродом в смеси газов (80-95%Аr+5-20%CO2).



Способ выполнения сварных соединений – автоматический по сформированной программе, начиная и

заканчивая в точке парковки сварочной горелки.



Режим работы станка – двухсменный при условии выполнения руководства по эксплуатации и регламента технического обслуживания

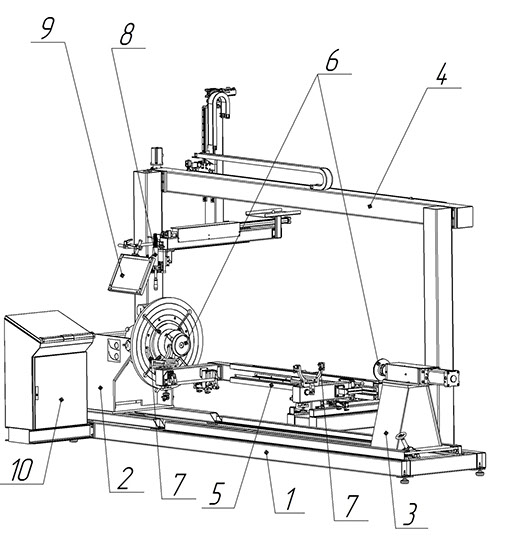

Состав

1. Рама-основание

2. Вращатель

3. Холостая опора вращения

4. Система позиционирования и перемещения сварочного инструмента

5. Система позиционирования сборок изделий относительно оси центров

6. Системы фиксации изделий

7. Системы центрации и поджима изделий

8. Сварочная горелка

9. Защитный экран

10. Система управления.

Блок пневматического, сварочного источника и блок подачи проволоки не показаны на рисунке.

Характеристики свариваемых сборок

– Диаметр кольцевых швов, мм

50...250

– Длина изделий вдоль оси вращения кольцевых швов с учетом возможных сборочных приспособлений, размещаемых в центрах станка, мм





100...2500

– Радиус описываемой окружности при вращении изделия вокруг оси кольцевых швов, мм



не более 250

– Масса изделий с учетом возможных сборочных приспособлений, кг



не более 500

– Наибольший крутящий момент, создаваемый изделием на оси вращения, Н×м



750

– Наибольший крутящий момент, создаваемый изделием относительно опорной плоскости планшайбы вращателя при консольном закреплении изделия, Н×м





1000

– Точность расположения кромок сварных соединений относительно приварочных поверхностей (поверхностей закрепления в патроне), величина осевого и радиального биений, мм







±0,2

– Материал свариваемых изделий

низколегированные  стали, нержавеющие стали и сплавы, сплавы на основе алюминия

Технические характеристики станка

– Грузоподъемность вращателя при любом положении планшайбы, кг



570

– Крутящий момент на оси вращения вращателя, Н×м

не менее 750

– Крутящий момент относительно опорной плоскости планшайбы вращателя, Н×м



не менее 1000

– Частота вращения планшайбы, об/мин

0,02...4,6

– Высота от опорных пластин несущей рамы до оси вращения шпинделя при ее горизонтальном положении, мм



900

Угол наклона планшайбы вращателя от ее горизонтального положения, град



0...135

– Грузоподъемность неприводной опоры вращения, кг

250

– Наибольшее усилие поджима заготовки, кгс

500

– Ход пневмопиноли, мм

150

– Расстояние между центрами при не выдвинутой пиноли, мм

100...2700

– Диапазон регулирования сварочного тока, А

5...350

– Номинальный ток, А (при ПВ-100%)

350

Общий расход аргона, л/мин

не более 15

– Скорость подачи электродной проволоки, м/мин

0,5...24

– Диаметр электродной проволоки, мм

1,0; 1,2

– Ток питающей сети:





напряжение, В

380



частота, Гц

50

– Потребляемая мощность, кВт

не более 25

При заказе оборудования уточняйте технические характеристики. ООО "ПРОМОС" оставляет за собой право вносить изменения в конструкцию выпускаемого оборудования без ухудшения эксплуатационных характеристик.
