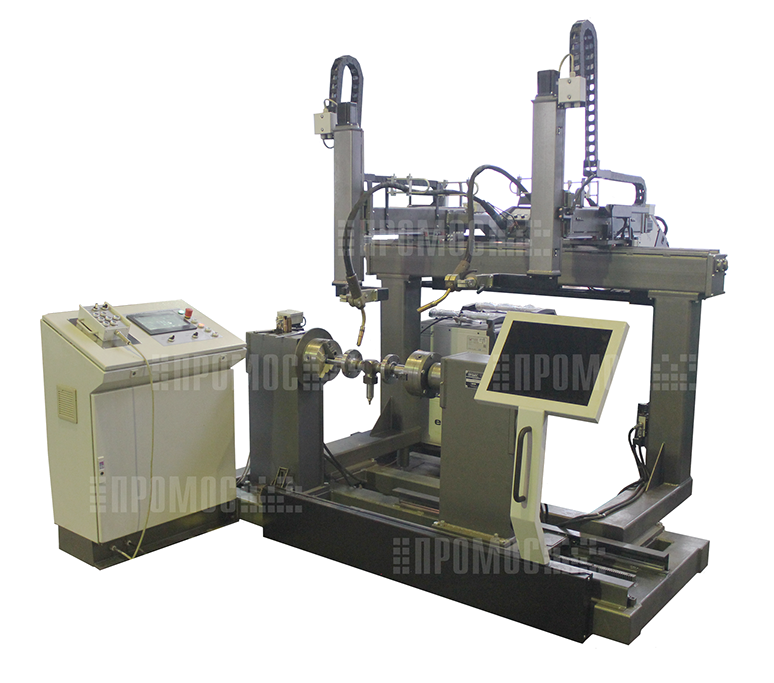

Установка для автоматической сварки наружных кольцевых швов приварки фланцев, патрубков к корпусу трубопроводной арматуры условным проходом DN15-100
УСН 15-100А (п-к-п/ф) GMAW
Установка предназначена для автоматической сварки наружных кольцевых (стыковых, угловых, тавровых, нахлесточных) швов приварки патрубков и фланцев к корпусу трубопроводной арматуры.
Установка может быть использована для сварки произвольных изделий, параметры которых не превышают технические характеристики установки.
Способ сварки – автоматический плавящимся электродом в смеси защитных газов на основе аргона с подачей в зону дуги токоведущей проволоки, сплошной или порошковой, одной или одновременно двумя сварочными горелками.

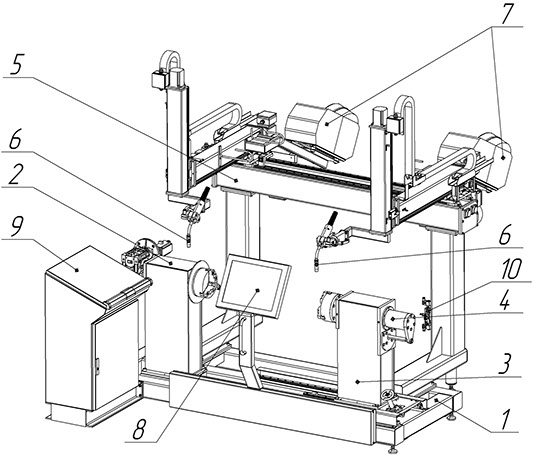

Состав
1. Рама-основание
2. Передняя приводная стационарная опоры вращения
3. Задняя передвижная холостая опоры вращения
4. Пневмопиноль
5. Система позиционирования
6. Сварочные горелки
7. Механизмы подачи проволоки
8. Защитный экран
9. Шкаф-пульт управления
10. Блока подготовки воздуха.
Два инверторных сварочных аппарата, пульт дистанционного управления и ножная педаль управления пневмопинолью (на рисунках не показаны).
Технические характеристики установки
|
– Диапазон условных проходов трубопроводной арматуры |
15-100 |
|
|
– Наибольшая масса свариваемых изделий, кг |
75 |
|
|
– Строительная длина свариваемых изделий, мм |
90...450 |
|
|
– Наибольший радиус описываемой окружности при вращении свариваемых изделий вокруг оси магистрального прохода, мм |
300 |
|
|
– Диапазон диаметров свариваемых кольцевых соединений, мм |
30-120 |
|
|
– Расстояние между швами, мм |
40-450 |
|
|
– Частота вращения шпинделя передней бабки, об/мин |
0,1-6,3 |
|
|
– Крутящий момент на шпинделе передней бабки, создаваемый приводом вращения, Нм, не менее |
300 |
|
|
– Осевое усилие поджима пневмопиноли задней бабки, кгс |
20-100 |
|
|
– Диаметр электродной проволоки, мм |
1,0;1,2 |
|
|
– Диапазон регулирования сварочного тока, А |
5-350 |
|
|
– Продолжительность включения при температуре окружающей среды 40°С |
300А/60%; 270А/100% |
|
|
– cos φ |
0,99 |
|
|
– КПД, % |
88 |
|
|
– Напряжение холостого хода, В |
80 |
|
|
– Емкость бака блока охлаждения, л |
4,5 |
|
|
– Ток питающей сети: |
|
|
|
|
напряжение, В |
380 |
|
|
частота, Гц |
50 |
|
– Потребляемая мощность, кВт |
не более 30 |
|
При заказе оборудования уточняйте технические характеристики. ООО "ПРОМОС" оставляет за собой право вносить изменения в конструкцию выпускаемого оборудования без ухудшения эксплуатационных характеристик.
