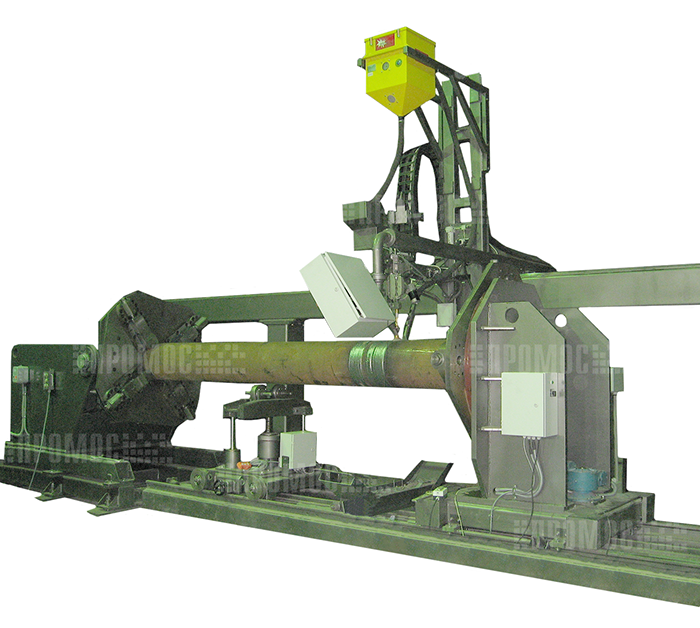

Установка УСН 900-8000ГФ предназначена для:

- автоматической наплавки наружных цидиндрических поверхностей тел вращения (валов) при горизонтальной оси вращения;

- автоматической наплавки плоских поверхностей вращения при вертикальной оси вращения;

- автоматической наплавки конических поверхностей тел вращения.



Наплавка цилиндрических поверхностей валов при горизонтальной оси вращения выполняется по одному из следующих алгоритмов:

- наплавка круговыми одиночными валиками с поперечными колебаниями электрода и без, с возможностью предустановки скорости вращения, параметров колебаний (амплитуды, скорости, временных задержек в крайних точках амплитуды), угла поворота вала с поддержанием функции автоматического останова);

- наплавка круговыми многократными валиками с автоматическим отшагиванием каждого валика в горизонтальном направлении с поперечными колебаниями электрода и без, с возможностью предустановки угла поворота вала, скорости вращения, параметров колебаний( амплитуды, скорости, временных задержек в крайних точках амплитуды), размера и скорости отшагивания, длины наплавляемой образующей вала с поддержанием функции автоматического останова.



Наплавка плоских поверхностей при вертикальной оси вращения выполняется по одному из следующих алгоритмов:

- наплавка круговыми одиночными валиками с поперечными колебаниями электрода или без, с возможностью предустановки скорости вращения, параметров колебаний (амплитуды, скорости, временных задержек в крайних точках амплитуды), угла поворота объектов с поддержанием функции автоматического останова;

- наплавка прямолинейными одиночными валиками вдоль оси центров вращателя при неподвижном наплавляемом объекте с поперечными колебаниями электрода или без, с возможностью предустановки линейной скорости наплавки(скорости перемещния сварочного инструмента), параметров колебаний (амплитуды, скорости, временных задержек в крайних точках амплитуды), дистанции наплавки с поддержанием функции автоматического останова.



Установка может использоваться для автоматической наплавки конических поверхностей тел вращения одиночными круговыми валиками при любом положении оси вращения, многократными валиками с автоамтическим отшагиванием вдоль оси центров вращателя и прямолинейными валиками вдоль оси центров вращателя с расположением оси вращения, предусматривающим позиционирование наплавкляемой поверхности в нижнем горизонтальном положении.



Установка может использоваться для наплавки различных объектов, параметры и схема закрепления которых не выходят за ее технические возможности.



Способ наплавки:

- автоматический под слоем флюса цельнотянутой или порошковой проволокой диаметром 2-4 мм.;

- автоматический плавящимся электродолм в смеси газов цельнотянутой или порошковой проволокой диаметром 1,2-2,4 мм.



Состав

1. Рама- основание;

2. Универсальный сварочный вращатель с наклонной планшайбой ВС-10, грузоподъемностью 10 000 кг;

3. Задняя холостая самоходная опора вращения;

4. Два комплекта зажимных приспособлений для ВС-10 и задней опоры;

5. Холостая роликовая опора вращения в съемном исполнении;

6. Горизонтальная балка-направляющая перемещения наплавочной головки;

7. Самоходная универсальная наплавочная головка;

8. Сварочное оборудование фирмы ESAB, Швеция и EWM Hightec Welding Gmbh, Германия;

9. Система управления на базе ПЛК;

10. Поддон для сбора шлаковых корок;

11. Флюсоаппаратура рециркуляционного типа;

12. Система сбора и фильтрации сварочного дыма и аэрозолей;

13. Защитный съемный экран со смотровым окном.



Особенности

Универсальная установка для выполнения восстановительной наплавки деталей вращения:

- роторов, крышек электродвигателей;

- валков, роликов МНЛЗ и других объектов металлургического производства.

При заказе оборудования уточняйте технические характеристики. ООО "ПРОМОС" оставляет за собой право вносить изменения в конструкцию выпускаемого оборудования без ухудшения эксплуатационных характеристик.
