Сварочные

вращатели-кантователи (серии ВК)

Возможность поворачивать (кантовать) объекты на 180° и поднимать над поверхностью пола до 20 т. Могут применяться как для ручной и механизированной сварки, так и в составе автоматизированного сварочного комплекса с единой системой управления.

Особенности

Возможность поворачивать (кантовать) объекты на 180° с помощью привода поворота траверсы и поднимать над поверхностью пола с помощью привода подъема траверсы. Широкий диапазон регулирования скорости вращения за счет применения частотного преобразователя с векторным управлением и энкодера.

Конструкция

Устойчивая, жесткая конструкция несущей рамы. Планшайба, оснащенна станочными пазами. Надежные комплектующие ведущих европейских производителей.

Управление

Плавная регулировка и цифровая индикация скорости вращения планшайбы. Установка рабочей и маршевой скорости, возможность  толчкового включения. Эргономичная ножная педаль,  ударозащищённый пульт управления.

Опциональное оснащение

Сервопривод вращения, нестандартная планшайба, установочные приспособления и крепежная оснастка, полый шпиндель, токарный патрон.

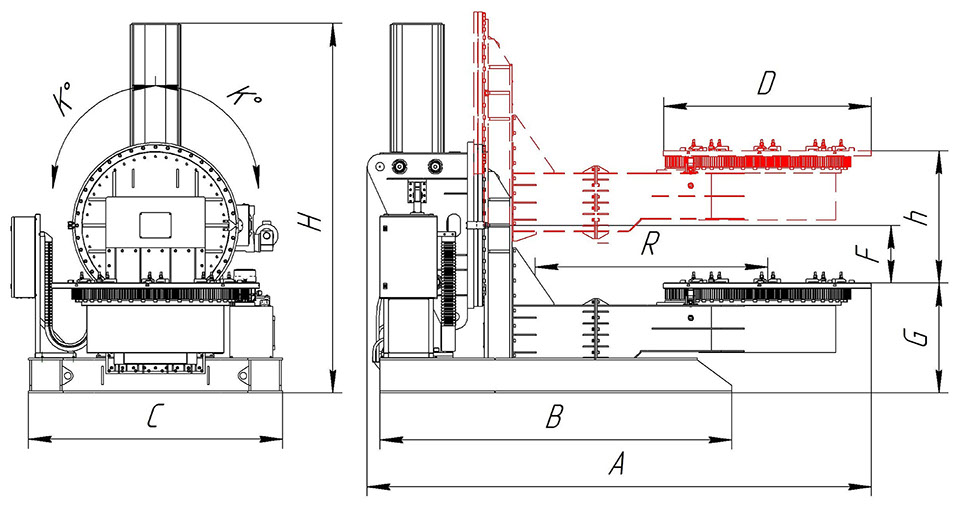

Состав: 1. Несущая рама;  2. Поворотная траверса;  3. Электромеханический привод вращения планшайбы;

4. Электромеханический или гидравлический привод подъема траверсы;  5. Электромеханический привод поворота траверсы;  6. Планшайба;  7. Пульт дистанционного управления;  8. Педаль управления;  9. Шкаф управления с цифровым индикатором скорости вращения планшайбы;  10. Узел токоподвода.

Модель

ВК-0.5

ВК-1

ВК-1.5

ВК-2

ВК-5

ВК-10

ВК-15

ВК-20

Грузоподъемность, кг

500

1000

1500

2000

5000

10000

15000

20000

Наибольший крутящий момент на оси вращения планшайбы, Нм

750

1500

2250

3000

7500

15000

2250

3000

Наибольший радиус описываемой окружности при вращении деталей (R), мм

750

750

1250

1250

1250

1500

1500

2000

Высота расположения оси поворота траверсы над опорной плоскостью планшайбы (F), мм

100

150

150

150

150

200

250

300

Минимальная высота расположения опорной поверхности планшайбы (G), мм

750

750

1000

1000

1000

1500

1500

1500

Вертикальный ход траверсы (h), мм

750

750

1000

1000

1200

1500

1500

1500

Угол поворота траверсы вокруг горизонтальной оси (K), град.

±180

±180

±180

±180

±180

±180

±180

±180

Высота общая (H), мм

2000

2500

3000

3200

3800

4300

4400

4800

Ширина основания (C), мм

1100

1200

1400

1800

2000

2500

3000

3400

Длина основания (B), мм

800

1000

1200

1350

1500

1650

1800

2000

Длина общая (A), мм

1500

1800

2600

2800

3000

3200

3600

4000

Диаметр планшайбы (D), мм

500

800

1200

1200

1300

1300

1500

1500

Напряжение питающей сети,

при частоте 50 Гц, В

380

380

380

380

380

380

380

380

Размер пазов планшайбы, мм

М16

М16

М16

М16

М16

М16

М20

М24

Частота вращения

планшайбы, об/мин

0.04-2.5

0.03-2.0

0.02-1.5

0.017-1.25

0.015-1.0

0.015-1.0

0.013-0.66

0.0125-0.5

Номинальный сварочный ток

при ПВ-100%, А

600

600

600

600

1000

1000

1000

1000

При заказе оборудования уточняйте технические характеристики. ООО "ПРОМОС" оставляет за собой право вносить изменения в конструкцию выпускаемого оборудования без ухудшения эксплуатационных характеристик.
