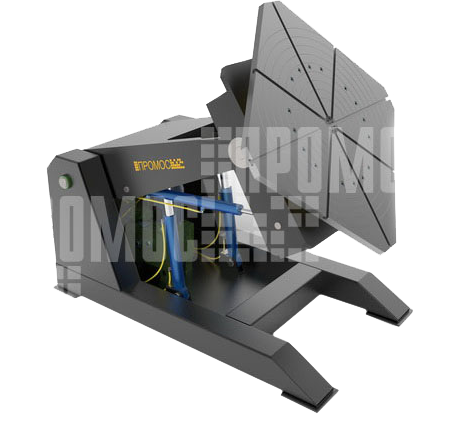

Сварочные позиционеры

(серии ВП)

Предназначены для установки изделий в удобное для сварки положение и вращения изделий с маршевой или плавно регулируемой сварочной скоростью. Могут применяться как для ручной и механизированной сварки, так и в составе автоматизированного сварочного комплекса с единой системой управления.

Особенности

Возможность изменять расположение оси вращения планшайбы с помощью гидропривода наклона и поднимать над поверхностью пола с помощью привода подъема траверсы. Широкий диапазон регулирования скорости вращения за счет применения частотного преобразователя с векторным управлением и энкодера.

Конструкция

Устойчивая, жесткая конструкция несущей рамы. Планшайба оснащенна станочными пазами.

Надежные комплектующие ведущих европейских производителей.

Управление

Плавная регулировка и цифровая индикация скорости вращения планшайбы. Возможность реверсируемого вращения с рабочей и  маршевой скоростями. Ударозащищённый пульт управления, Эргономичная ножная педаль. Возможность  толчкового включения вращения со сварочной и маршевой скоростьями.

Дополнительное оборудование

Сервопривод вращения, нестандартная планшайба, установочные приспособления и крепежная оснастка, полый шпиндель, токарный патрон.

Состав:  1. Несущая неподвижная рама;  2. Наклонная рама;  3. Электромеханический привод вращения планшайбы; 4. Гидравлический привод подъема  и наклона планшайбы;  5. Планшайба;  6. Пульт дистанционного управления;  7. Педаль управления;  8. Шкаф управления с цифровым индикатором скорости вращения планшайбы;  9. Узел токоподвода.

Модель

ВП-3

ВП-5

ВП-7.5

ВП-10

ВП-15

ВП-20

Грузоподъемность, кг

3000

5000

7500

10000

15000

20000

Наибольший крутящий момент на оси вращения планшайбы, Нм

2000

5000

8000

12000

15000

20000

Наибольший крутящий момент относительно опорной поверхности планшайбы, Нм

7500

10000

14000

30000

65000

100000

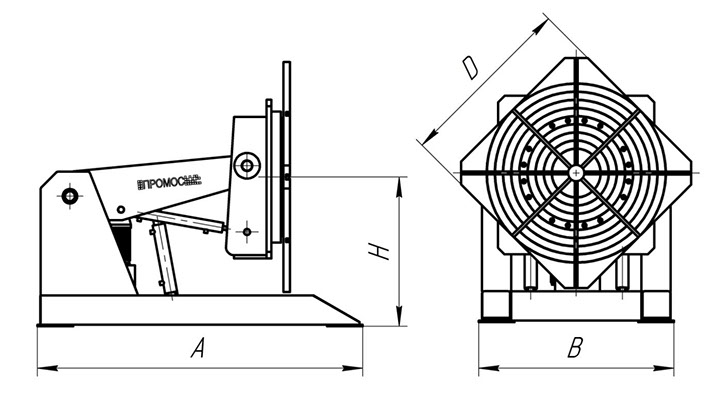

Длина основания, А, мм

2000

2300

2600

3000

3000

4000

Ширина основания,B,мм

1200

1600

2000

2000

2000

2300

Размер планшайбы,D,мм

1100

1200

1250

1300

1500

1700

Наименьшая/наибольшая высота расположения оси вращения при ее горизонтальном положении от основания пола, H,мм

800/1500

800/1500

1000/1700

1000/2000

1200/2100

1200/2100

Частота вращения планшайбы, об/мин

0.013-1.6

0.013-1.6

0.017-1.25

0.014-1.0

0.013-0.66

0.0125-0.5

Питающая сеть,50Гц

380

380

380

380

380

380

Размер пазов планшайбы. мм

М16

М16

М16

М16

М20

М20

Номинальный сварочный ток при ПВ-100%,А

1000

1000

1000

1000

1000

1000

Наибольший угол наклона планшайбы, град

120

120

120

120

120

120

При заказе оборудования уточняйте технические характеристики. ООО "ПРОМОС" оставляет за собой право вносить изменения в конструкцию выпускаемого оборудования без ухудшения эксплуатационных характеристик.
