Поворотные столы (серии ПС)

Предназначены для вращения изделий вокруг вертикальной оси. Грузоподъёмность до 30 т. Могут применяться как для ручной и механизированной сварки, так и в составе автоматизированного сварочного комплекса с единой системой управления.

Особенности

• Столы занимают мало места по высоте и по площади, что делает их незаменимыми в случае ограниченных производственных площадей;

• Плавная регулировка и цифровая индикация скорости вращения;

• Широкий диапазон регулирования скорости вращения за счёт применения частотного преобразователя с векторным управлением и энкодера;

• Возможность реверсируемого вращения с рабочей и маршевой скоростями;

• Планшайба оснащена станочными пазами;

• Эргономичный, ударозащищённый пульт управления с цифровым индикатором скорости вращения;

• Шкаф управления может размещаться на несущей раме стола, либо в другом месте производственного участка;

• Столы выдерживают смещение центра тяжести изделия от оси вращения.

Состав: 1. Несущая рама; 2. Электромеханический привод вращения планшайбы; 3. Планшайба; 4. Пульт дистанционного управления; 5. Педаль; 6. Шкаф управления; 7. Узел токоподвода.

Опциональное оснащение:  сервопривод вращения, нестандартная планшайба, установочные приспособления и крепёжная оснастка, токарный патрон.

Технические характеристики

Модель

ПС-0.5

ПС-1

ПС-2

ПС-3

ПС-5

Грузоподъемность, кг

500

1000

2000

3000

5000

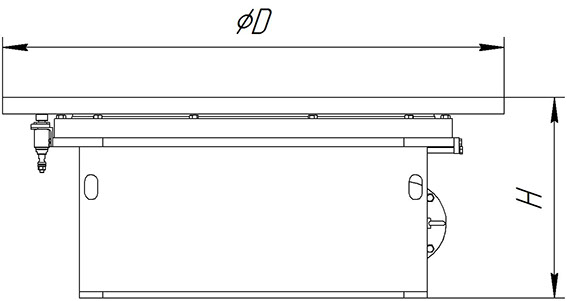

Диаметр планшайбы (D), мм

800

1000

1200

1400

1500

Скорость вращения, об/мин

0,04-2,5

0,03-2.0

0,02-1,5

0,017-1,25

0,013-1,0

Высота расположения планшайбы (H), мм

400

610

530

530

530

Мощность электродвигателя привода вращения, кВт

0,75

0,75

1,1

1,1

1,5

Модель

ПС-6

ПС-10

ПС-15

ПС-20

ПС-30

Грузоподъемность, кг

6000

10000

15000

20000

30000

Диаметр планшайбы (D), мм

1500

1500

2000

2200

2400

Скорость вращения, об/мин

0,017-1,25

0,014-1,0

0,013-0.66

0,0125-0.5

0,015-1,0

Высота расположения планшайбы(H), мм

820

820

900

900

970

Мощность электродвигателя привода вращения, кВт

1,5

2,2

2,2

3,0

5,0

При заказе оборудования уточняйте технические характеристики. ООО "ПРОМОС" оставляет за собой право вносить изменения в конструкцию выпускаемого оборудования без ухудшения эксплуатационных характеристик.
