Колонны

с выдвижной консолью (серии КВК)

Предназначены для позиционирования и перемещения сварочных головок с установочной, маршевой и сварочной скоростью. Ход консоли по вертикали и горизонтали до 6 м, грузоподъёмность до 500 кг.

Особенности

• Прецизионные рельсовые направляющие в паре с линейными подшипниками исключают вибрацию и отклонение сварочного инструмента во время движения консоли;

• Гибкие кабелеукладчики на всю длину хода консоли и самоходной платформы;

• Широкий диапазон регулировки сварочной скорости горизонтального перемещения консоли;

• Электропривод вертикального перемещения каретки с устройством плавного разгона и торможения;

• Автоматическое устройство фиксации консоли для предотвращения её свободного падения обеспечивает безопасную эксплуатацию колонны;

• Конечные выключатели ограничивают перемещение консоли и самоходной платформы в крайних положениях, предотвращая, тем самым, поломку оборудования по вине оператора;

• Эргономичный, ударозащищённый пульт управления;

• Возможность интеграции в сварочные комплексы с единой системой управления.



Состав:  1. Стойка с электроприводом вертикального перемещения каретки; 2. Каретка с электроприводом горизонтального перемещения консоли; 3. Консоль с фланцами на торцах для размещения сварочных головок и другого оборудования; 4. Шкаф и пульт управления.



Опциональное оснащение:  1. Поворотное устройство с ручной фиксацией в выбранном положении;

2. Самоходная платформа на рельсовом ходу.

Варианты исполнения колонн

КВК A×B C, где КВК – заводское обозначение сварочных колонн, A – ход консоли по вертикали (1-6 м), B – ход консоли по горизонтали (1-6 м), C – исполнение колонны (Б – стационарная неповоротная, Б1 – стационарная поворотная, С – самоходная неповоротная, С1 – самоходная поворотная).



Пример обозначения колонны

КВК 5х4 С1 – самоходная поворотная колонна с ходом консоли по вертикали 5000 мм и 4000 мм по горизонтали.





КВК 1×1

КВК 2×2

КВК 3×3

КВК 4×4

КВК 5×5

КВК 6×6

Ход консоли по горизонтали, мм

1000

2000

3000

4000

5000

6000

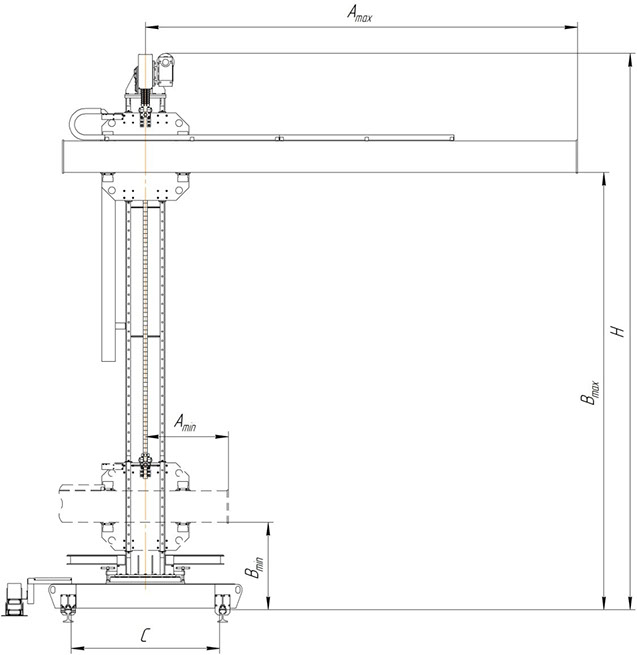

Минимальный вылет консоли от центра стойки (Amin), мм

365

485

950

Максимальный вылет консоли от центра стойки (Amax), мм

1365

2485

3950

4950

5950

6950

Скорость горизонтального перемещения консоли, м/ч

2-120

Ход консоли по вертикали, мм

1000

2000

3000

4000

5000

6000

Минимальная высота от пола до консоли (Bmin), мм

845

900

1000

1070

Максимальная высота от пола до консоли (Bmax), мм

1845

2900

4000

5000

6070

7070

Высота колонны (H), мм

2500

4000

5400

6400

7750

8750

Скорость вертикального перемещения консоли, мм/мин

800

2000

Допустимая нагрузка на консоль, кг

500

300

Угол поворота консоли вокруг вертикали, град.

-

360

Ширина колеи рельсового пути (C), мм

-

-

1700

2430

Скорость перемещения по рельсовому пути, мм/мин

-

-

2500

При заказе оборудования уточняйте технические характеристики. ООО "ПРОМОС" оставляет за собой право вносить изменения в конструкцию выпускаемого оборудования без ухудшения эксплуатационных характеристик.
